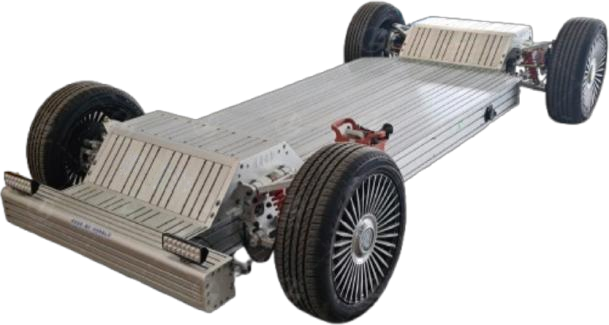

LGX-N026型重型線控底盤實訓臺
一、產品概述
重型線控底盤是一款針對園區內L4級低速自動駕駛提供的通用性底盤。該底盤采用了全新的轉向模式和獨立輪轂電機驅動方式。整車動力系統搭載72V、75Ah的車規級電池PACK。全車采用鋁合金型材搭建。支持原理演示、動態調試等實訓功能，配備高精度傳感器與安全防護機制，適用于院校及企業開展智能駕駛技術培訓、系統開發測試等場景，助力掌握線控底盤操作與維護技能，適配新能源及自動駕駛教學需求。
二、產品功能
1.提供精準的轉向反饋，幫助理解轉向原理及其對車輛動態的影響。
2.剎車力度和反應時間的實時監控，進行剎車性能測試和調試，增強對剎車控制的認識。
3.配備傳感器和數據采集系統，實時監測各項參數，并提供可視化界面，便于進行分析和調整。
4.設有多重安全保護措施，確保實驗過程中的安全性和穩定性。
5.附帶詳細的教學手冊和實驗指導，方便教師進行授課和學員自學。
三、實訓項目
1.整車CAN通訊數據讀取解析實驗；
2.轉向、制動、驅動功能驗證；
3.電氣電路實訓。
四、技術參數
1.底盤參數
能源類型：純電動
純電續航里程：150
慢充時間（小時）：6
最大功率（kW）：25
長*寬*高：4000*1760*640mm
最高車速（km/h）：30（可調）
軸距：2800
輪距：1760
底盤材質：高強度鋁合金（6061）
懸掛類型：前、后雙叉臂獨立懸掛
輪胎規格：215/50R17
離地間隙：180
最大負載(Kg)：2000
最大爬坡度：25%
轉向形式：四輪轉向（模式可調）
輪胎最大轉彎角度控制：外輪21º;內輪31º
制動方式：電液壓制動
2.轉向系統參數
最大輸出功率（W）：840
額定電壓（V DC）：12
額定轉速：1050
額定扭矩（N.m）：3.2
轉向精度：≦0.8°
響應時間：90
最大承載：2000
轉動方向：雙向
轉向機轉向范圍：-124°to 124°
通訊速度（k/s）：500
3.制動系統參數
額定功率（W）：170
額定電壓（V DC）：12
額定電流（A）：14
推桿推力（N）：7000
主缸最大壓力（Mpa）：8
制動壓力控制精度（Mpa）：±0.2
制動響應延遲：＜200
0-最大制動壓力時間：＜400
適配載荷（Kg）：≤2000
4.電機系統參數
最大輸出功率：5kW*4
最大轉矩電流（A）：150
額定電壓（V）：72
控速精度：1rpm/bit
響應速度：<100
通訊協議：can 2.0b標準幀
輪轂電機最大直徑：276
最大轉速：811.9
最大轉矩：165.3N.m*4
轉速反饋精度：1rpm/bit
通訊速度（k/s）：500
5.電池Pack參數
動力電池類型：磷酸鐵鋰（LFP）
動力電池額定電壓（V）：73.6
動力電池容量(Ah)：75
動力電池過放保護方式：BMS+繼電器方案
控制電路電池類型：電池PACK內部DCDC
控制電路電池額定電壓（V）：12
動力電池過充保護方式：BMS
均衡方式：BMS主動均衡
充電方式：AC220慢充
充電時間：7
冷卻方式：自然冷卻
通訊協議：can 2.0b擴展幀
通訊速度（k/s）：250
6.無線遙控器基本參數
遙控器名稱：DX01底盤無線遙控器
遙控器頻段：433MHz
遙控器供電方式：4×1.5V式五號干電池供電
接收機供電：12-24V DC寬壓供電
接收機通訊接口：CAN接口
遙控器操作按鍵：搖桿×2；兩段撥動開關×6；三段撥動開關×5；按鈕×2；急停按鈕×1；
遙控器顯示器：LCD顯示屏
通訊距離：≤200M（視周圍環境而定）
五、基本配置
1.DJ2800整車1套
2.無線遙控器一套
3.CAN分析儀。
