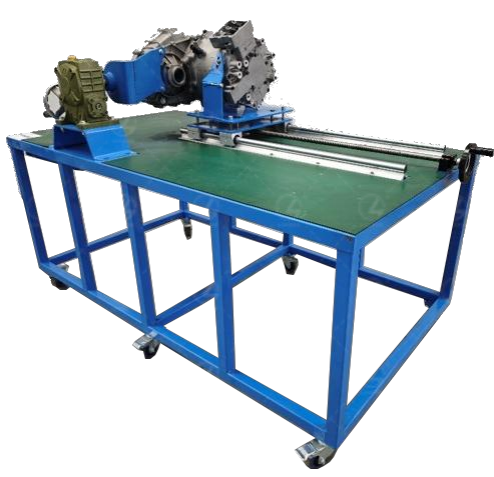

LGX-N014型電機減速器裝調實訓平臺
一、產品概述
電機減速器裝調平臺由移動平臺和電機減速器組成，內部集成：驅動電機、減速器、差速器。支持開展電機、減速器、差速器裝拆檢測及靜態調試維修內容。適用于新能源汽車相關專業的教學。
二、產品功能
1.展示電機、減速器組成及工作原理。
2.能夠進行電機、減速器裝拆。
3.能夠進行驅動電機靜態檢測。
三、實訓項目
1.減速器拆卸與安裝。
2.驅動電機冷卻液回路密封性檢查。
3.電機旋轉變壓器及溫度傳感器檢測。
4.電機冷態絕緣電阻檢測。
5.傳動軸調整墊片測量計算。
四、技術參數
尺寸：1700*960*1260mm
1、永磁同步電機
額定功率（kW）：50
最大功率（kW）：120
額定功率（kW）：50
最大功率（kW）：120
額定轉速：4000
額定轉矩（N.m）：120
額定電壓：350V
絕緣等級：H
防護等級：IP67
冷卻形式：水冷
2、移動平臺
前端蓋托盤：500*350*200mm
齒輪托盤：70*150*710mm
輪腳型號：福馬GD-80F
輪腳承載：550公斤
支持前端蓋，齒輪平穩放置，減速器可實現一自由度翻轉，采用手輪轉動，回轉靈活。帶有自鎖腳輪，可實現平臺移動與鎖止
五、基本配置
1.驅動電機
2.移動平臺
3.減速器端蓋托盤
4.齒輪托盤
