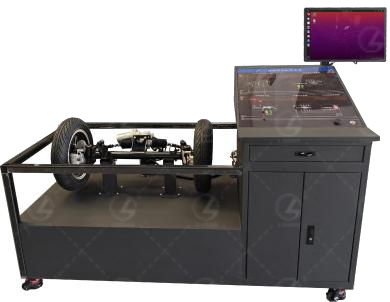

LGX-N021型線控轉向教學實訓臺
一、產品概述
線控轉向教學實訓臺用于線控轉向系統工作原理的學習和性能測試。具備故障檢修實訓功能，可完成線控轉向系統的角度傳感器和扭矩傳感器的電源線、CAN總線及信號線等電路的故障檢修；可進行線控轉向系統EPS對中標定；可通過CAN通信發送數據控制轉向角度，實現對線控轉向系統的階躍響應、扭矩參數、行程效率等參數的測試。適用于新能源汽車相關專業線控轉向的教學科研。
二、產品功能
1.模擬線控轉向系統的工作過程，包括電子控制單元（ECU）、傳感器、執行機構等的功能。
2.模擬各種系統故障，如傳感器故障、電源故障等，進行故障診斷。
3.測試系統響應特性以及性能測試
4.提供友好的用戶界面，用于顯示系統狀態、數據和控制參數。
5.記錄系統運行中的關鍵數據和事件，供后續分析使用。
三、實訓項目
1.線控轉向系統EPS的性能測試；
2.根據CAN協議讀取角度信息；
3.線控轉向系統EPS的機械結構及工作原理；
4.線控轉向系統EPS的對中和復位標定；
5.線控轉向系統EPS的故障檢修；
6.線控轉向及前橋安裝調試；
四、技術參數
1.線控轉向系統EPS
SES機械機構重量（Kg）：5-7
ECU重量（Kg）：0.4
電機額定功率（W）：360
額定轉速：1480
電機額定扭矩（N.m）：2.36
電機額定電流（A）：52
額定工作電壓（V DC）：12
傳感器額定工作電壓（V DC）：5
ECU工作電壓（V DC）：9-15V
ECU工作功率（W）：≥100
拉桿總成外球心距A(mm)：400-1240
拉桿總成內球心距B(mm)：270/296
齒條行程C(mm)：52/65
方向盤端最大轉向角度（°）：±428/±530
安裝支架中心距D(mm)：90
外球節錐度尺寸(/)：1:8
減速機構傳動比(/)：27
線角傳動比(mm/rev)：43.692
最大齒條力（N）：3000
轉向精度（°）：±1°
最大轉向速度(°/s)：400
轉向響應時間：≤100
適配前軸載荷（Kg）：≤500Kg
轉向形式：電動助力轉向
2.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
輸入電壓：AC220V
設備規格：165*259.5*45.6mm（長*寬*高）
3.顯示器：
電源輸入：12V直流2.0A
尺寸：19英寸
色彩：16.7M
顯示比例：16:10
最大分辨率：1440*900
最高刷新率：75Hz
工作溫度：-20°C~60°C
工作濕度：20%~80%RH
4.電源適配器
5.CAN卡
6.公牛排插：16插位3米
7.無線鍵鼠
8.實訓臺架：1920×1000×1500mm（長*寬*高）
五、基本配置
1.DJ1200前橋1套
2.轉向總成一套
3.19寸顯示屏1個
4.計算平臺
5.創芯CAN分析儀
6.實訓臺1套
7.同星CAN總線工具
8.220V轉12VDC
9.3孔8插插線板
10.8路CAN繼電器
