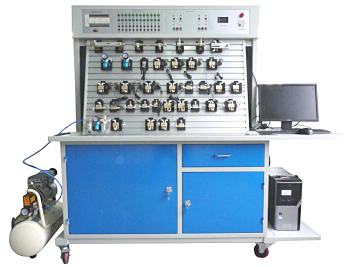

LGJ-SYQ02型雙面工業液壓氣動實訓臺

LGJ-SYQ02型 雙面工業液壓氣動實訓臺覆蓋了氣壓傳動、液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域.是氣壓傳動技術、液壓傳動技術和各種現代控制技術的組合體。雙面工業液壓氣動實訓臺加上該實驗采用雙面工作臺結構設計,一個實驗臺可供兩組學生同時進行各自不同的實驗,大大的提高了實驗設備的使用效率,并有效的利用了實驗室空間。此外,雙面工業液壓氣動實訓臺采用PLC控制和繼電器兩種控制方式控制,可實現回路自動、氣動/液動、手動等多種方式操控。
一、實驗臺主要技術參數
|
電源
|
國家標準工業用電一AC380V、50HZ,三相五線制
|
|
控制電壓
|
安全控制電壓——DC24V
|
|
使用環境要求
|
防潮、防塵環境
|
|
系統總功率
|
<=3KW
|
|
液壓系統安全使用壓力
|
P<=6.3Mpa
|
|
氣動系統安全使用壓力
|
<=0.85Mpa
|
|
主實驗臺尺寸
|
約1540mm x750mm x1600mm
|
|
重量
|
約300Kg
|
二、主要特點
1.采用雙面式設計,可同時容納兩組學生開展實驗實訓。
2.同時配套液壓與氣動實驗器材,可獨立或組合開展教學工作。
3.實驗控制方式多樣化:實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術,讓學員門全方位、多層次的深入了解液壓系統的控制多樣化,從而鍛煉學生的靈活應用能力。
4.實驗用電的安全性:本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、 漏電保護,實驗?zāi)K用電全部DC24V低壓供電,保證學員用電時的安全。
三、主要實驗項目
1.采用雙面式設計,可同時容納兩組學生開展實驗實訓。
2.同時配套液壓與氣動實驗器材,可獨立或組合開展教學工作。
3.實驗控制方式多樣化:實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術,讓學員門全方位、多層次的深入了解液壓系統的控制多樣化,從而鍛煉學生的靈活應用能力。
4.實驗用電的安全性:本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、 漏電保護,實驗?zāi)K用電全部DC24V低壓供電,保證學員用電時的安全。
三、主要實驗項目
|
液壓回路實驗
|
壓力控制回路
|
|
變壓回路
|
|
|
卸荷回路
|
|
|
穩壓回路
|
|
|
卸壓回路
|
|
|
速度控制回路
|
|
|
同步回路
|
|
|
方向控制回路
|
|
|
鎖緊回路
|
|
|
平衡回路
|
|
|
伺服實驗項目
|
常見氣動回路演示實驗
|
|
單作用氣缸的電磁閥換向回路
|
|
|
雙作用氣缸的電磁閥換向回路
|
|
|
雙作用氣缸的氣控閥換向回路
|
|
|
單作用氣缸的單向速度調節回路
|
|
|
單作用氣缸的雙向速度調節回路
|
|
|
雙作用氣缸的進口調節速度調節回路
|
|
|
雙作用氣缸的出口調節速度調節回路
|
|
|
速度換接回路
|
|
|
采用并聯節流閥的緩沖回路
|
|
|
互鎖回路
|
|
|
單缸連續往復控制回路
|
|
|
雙缸連續往復控制回路
|
|
|
用行程閥雙缸順序動作回路
|
|
|
用電氣開關雙缸順序動作回路
|
|
|
二次壓力控制回路
|
|
|
高低壓力轉換回路
|
|
|
計數回路
|
|
|
延時回路
|
|
|
邏輯閥的應用回路
|
|
|
雙手操作回路
|
|
|
自動手動并用回路
|
