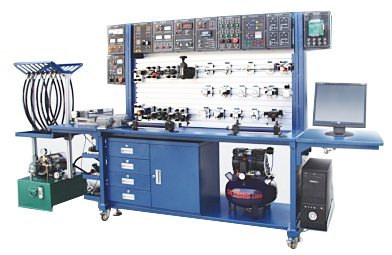

LG-DY01型機電液氣綜合實驗臺
該實驗臺是綜合全國高等院校的《機床電氣自動控制》、《可編程控制器原理》、《數控原理》、《液氣壓傳動》等課程的實驗教學大綱，根據學校實際需求而專業設計的教學實驗臺，該實驗臺可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來輔助完成課程設計或者畢業設計。因此該實驗臺是一款比較實用的教學型實驗臺。
一、 主要性能特點
1、該實驗臺全部采用模塊設計，由多個模塊組合而成，各個模塊之間的組合以及連接簡單、安全可靠；
2、該實驗臺的所有模塊的電氣控制端口、液壓元件控制油口、氣動元件控制口等全部對外開放，可根據自己設計需求靈活組裝和設計，可達到很好的實訓效果；
3、所有的液壓元器件均采用工業液壓元件、氣動元件、傳感器等全部采用工業元件，近似于工業化；
4、實驗臺由可移動式液氣壓元件陳列臺、主實驗操作臺、電腦桌組成，且全部采用優質型鋼和鐵皮制作而成，表面全部經過防銹、亞光噴塑而成；
5、可視化液壓氣動仿真控制回路、典型PLC工程案例組態仿真等構建成了功能強大、涉及面廣的上位機組態控制系統。
二、 實驗項目
(一) 電液類：
1、 常用液壓元件的性能測試；
2、 基本回路搭接實訓實驗；（與LG-YZ01基本型液壓傳動實驗臺一致）
3、 20個可視化液壓仿真控制回路實驗。（具體回路詳見可視化液壓仿真控制回路簡介）
(二) 電氣類：
1、 26種氣動基礎回路搭接實驗；（LG-QDA01型氣動實驗臺實驗項目完全一致）
2、 14個可視化氣動仿真控制回路實驗。（具體回路詳見可視化氣動仿真控制回路簡介）
(三) 機電類：
1、 10余個三相異步電機相關控制實驗；
2、 數控十字滑臺的單坐標、位移控制；
3、 數控十字滑臺的雙坐標、位移控制；
4、 新型電器控制、執行元件認識實踐。
(四) PLC實訓類：（與所選模塊一致）
三、實驗?zāi)K
|
標準配置模塊
|
|
|||||
|
模 塊 名 稱
|
型 號
|
模 塊 名 稱
|
型 號
|
模 塊 名 稱
|
型 號
|
|
|
交流電源模塊
|
DB-1
|
交流電源模塊
|
DB-2
|
智能流量積算儀控制模塊
|
DB-3
|
|
|
智能功率測量模塊
|
DB-4
|
液壓泵控制模塊
|
DB-5
|
交流接觸器模塊
|
DB-6
|
|
|
時間/熱繼電器模塊
|
DB-7
|
時間/熱繼電器模塊
|
DB-8
|
按鈕控制模塊
|
DB-9
|
|
|
交流變頻模塊
|
DB-10
|
交流變頻模塊
|
DB-11
|
步進電機驅動模塊
|
DB-12
|
|
|
固態繼電器應用模塊
|
DB-13
|
固態繼電器應用模塊
|
DB-14
|
三相電機模塊
|
SXDJ
|
|
|
十字路口交通燈模塊
|
DB-20-2
|
霓虹燈燈模塊
|
DB-20-4
|
數控滑臺
|
SKHT-01
|
|
|
|
|
|
|
|
|
|
四、實驗臺主要技術參數
1、 液壓泵站主要技術參數：（泵可選擇齒輪泵、擺線泵、葉片泵等任意一種）
驅動電機：Y90L-4 2.2KW 1400r/min
定量葉片泵：CBW-F306-ALP 7MPa 6ml/r
2、 氣泵主要技術參數：
電源：220V AC50HZ；
功率:465W；
流量:55L/min；
儲氣罐容積：24L；
噪音:<=60db；
最大壓力:0.75Mpa；
尺寸：40*40*52（cm）；
3、 實驗臺供電電源：國家標準工業用電——AC380V、50HZ；
4、 控制電壓：安全控制電壓，DC24V；
5、 使用環境要求：防潮、防塵環境；
6、 主實驗臺外形:尺寸：2800×620×1680、重量：約200Kg;
