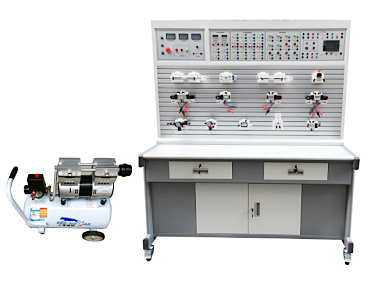

LG-SQD22型氣動PLC控制實訓裝置(工業元件)
一、主要特點
1、LG-SQD22型 氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
1、LG-SQD22型 氣動PLC控制實訓裝置(工業元件)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
★三、無線智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的氣動實驗臺。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉氣動實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單
|
序號
|
名 稱
|
型 號
|
數量
|
備注
|
|
1
|
實訓桌
|
LG-SQD22
|
1張
|
|
|
2
|
實訓臺
|
|
1臺
|
|
|
3
|
PLC主機模塊
|
三菱FX1S-20MR
|
1塊
|
|
|
4
|
電源模塊
|
|
1塊
|
|
|
5
|
繼電器控制模塊
|
|
1塊
|
|
|
6
|
PLC控制按鈕模塊
|
|
1塊
|
|
|
7
|
無線智能實驗室管理考核系統
|
|
1套
|
|
|
8
|
靜音無油空氣壓縮機
|
|
1臺
|
|
|
9
|
單作用缸
|
QGX25ⅹ100
|
1只
|
|
|
10
|
雙作用缸
|
QGX25ⅹ100
|
2只
|
|
|
11
|
旋轉氣缸（透明）
|
|
1只
|
|
|
12
|
三聯件
|
AC2000
|
1只
|
|
|
13
|
減壓閥（帶壓力表）
|
AR2000
|
1只
|
|
|
14
|
手動換向閥
|
H210—08
|
1只
|
|
|
15
|
單電磁換向閥（二位三通）常開
|
3V210-8
|
1只
|
|
|
16
|
單電磁換向閥（二位三通）常閉
|
3V210-8
|
1只
|
|
|
17
|
單電磁換向閥（二位五通）
|
4V210-8
|
2只
|
|
|
18
|
雙電磁換向閥（二位五通）
|
4V220-8
|
1只
|
|
|
19
|
雙電磁換向閥（三位五通）
|
4V230-8
|
1只
|
|
|
20
|
單氣換向閥（二位五通）
|
4A210—08
|
2只
|
|
|
21
|
雙氣換向閥（二位五通）
|
4A220—08
|
2只
|
|
|
22
|
行程閥（機控）
|
MOV—2
|
1只
|
|
|
23
|
行程閥（按鈕）
|
MOV—3A
|
1只
|
|
|
24
|
行程閥（按鈕帶鎖）
|
MOV—3
|
1只
|
|
|
25
|
或門型梭閥
|
KV—08
|
2只
|
|
|
26
|
快速排氣閥
|
QE—02
|
2只
|
|
|
27
|
單向節流閥
|
ASC-08
|
2只
|
|
|
28
|
單向節流閥（裝在缸體上）
|
JSC601
|
7只
|
|
|
29
|
單向閥
|
1/4
|
2只
|
|
|
30
|
順序閥（透明）
|
|
1只
|
|
|
31
|
氣容
|
|
1只
|
|
|
32
|
消聲器
|
1/8
|
2只
|
|
|
33
|
消聲器
|
1/4
|
1只
|
|
|
34
|
三通（T型三通）
|
Ø 6
|
4只
|
|
|
35
|
三通（Y型減徑三通）
|
Ø 8—Ø 6
|
1只
|
|
|
36
|
四通
|
Ø 6
|
4只
|
|
|
37
|
氣管
|
PU6ⅹ4
|
20米
|
|
|
38
|
行程開關（裝在缸體上）
|
|
2只
|
|
|
39
|
編程電纜（適配器）
|
三菱
|
1條
|
|
|
40
|
工具箱
|
|
1個
|
|
|
41
|
內六角扳手
|
|
3把
|
|
|
42
|
螺絲刀
|
|
2把
|
|
|
43
|
剪刀
|
|
1把
|
|
|
44
|
活動板手
|
|
1把
|
|
|
45
|
尖嘴鉗
|
|
1把
|
|
|
46
|
氣孔塞頭
|
Ø 6
|
10只
|
|
|
47
|
氣動實訓說明書
|
|
1冊
|
|
|
48
|
三菱PLC編程軟件、程序軟件
|
光盤
|
1盤
|
|
