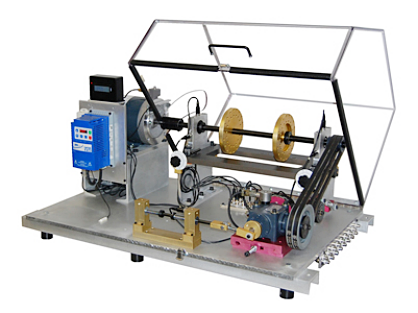

LG-MFS03型機器故障仿真平臺(MFS)
為了獲得一個深入的了解不同的振動簽名，實驗?zāi)M現實世界的機械設備上的控制是必要的。雖然一個單一的機械故障的分析，可能是有益的有很多場合動態剛度，共振和速度之間的相互作用的分析時是必不可少的，以獲得真實世界振動光譜的理解。隨著MFS所需的專業知識很好地控制實驗診斷工業機械問題可以開發和增強。一個工廠的運行在滿負荷生產，幾乎是不現實的，而不會影響生產和利潤，以了解機械的運動學和動力學：MFS可以離線訓練和實驗，這反過來將*大限度地減少生產停機時間。
應用
|
|
特點
-
用于引入控制和校準的故障的簡單的方法。
-
研究常見故障的振動光譜，了解故障的簽名和驗證規則提供的培訓課程。
-
臺式機手培訓和技能銳化。
-
了解機器狀態監測和預測性維護。
-
個別節奏的學習與練習手冊。
-
模塊化，多功能，強大的和全面的。
-
同時往復式和旋轉機制。
-
了解共振，變速，變速箱，并帶驅動器的診斷。
-
了解確定振動傳遞路徑和執行根本原因分析。
-
振動，電動機電流和噪聲譜之間的相關性研究。
-
型號轉子動力學和其對故障的簽名。
-
驗證程序，上面和下面的第一臨界共振的平衡。
智能設計，使模擬器的功能強大且易于使用
MFS的設計是靈活，操作方便。該模擬器被構造成具有拆分托架軸承殼體，一個滑動軸，轉子與拼合環結束，聯軸器，滑輪，多個帶張緊和齒輪箱的安裝機構，和往復系統，所有這些都是設計可以很容易地移除和更換之間各種實驗。
|
電動
|
|
|
馬達
|
3相，1馬力電機，預接線的自我調整安裝系統，易于安裝/拆卸
|
|
驅動
|
1 HP多功能的前面板可編程控制器變頻交流電機驅動器
|
|
RPM范圍
|
0至6000 rpm（短期）變速
|
|
電流測量
|
電源引線可用于電流測量
|
|
轉速表
|
內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
|
|
電壓
|
115/230 VAC，60/50赫茲，單相
|
|
機械
|
|
|
軸徑
|
3/4“直徑;轉過身來，地面，拋光（TGP）鋼
|
|
軸承
|
密封滾動體水平分割中鋁外殼容易變化，挖掘傳感器安裝支架。軸承座可以安裝在五個不同的位置可變轉子跨度
|
|
轉子基地
|
18“長，完全可移動的調整螺栓，便于水平偏差和垂直偏差的標準墊片。寄托，方便調整。
|
|
轉子
|
2個6“鋁有36個螺紋孔，每隔10度引入不平衡
|
|
皮帶機制
|
兩個雙凹槽“V”帶一組螺絲安裝一個襯套/鍵安裝。正位移桿，套筒螺母加上可調變速箱平臺
|
|
變速箱和剎車
|
殘疾人三路直切傘齒齒輪箱1.5:1的比率（20齒輪輸入）。手動調節磁粉制動器0.5 – 10磅 –
|
|
往復運動機構
|
可調彈簧接觸的時間和行程設置。
|
|
離心泵
|
1/2 HP，27psi在0gpm，25gpm在0psi與水在4000rpm
|
|
往復式壓縮機
|
1/2 HP，2.6cfm，120PSI與5加侖的空氣槽皮帶驅動
|
|
儀器儀表連接器
|
16個BNC連接器，板下轉子基連接到BNC連接器面板直接連接到數據采集器安裝在底板的邊緣
|
|
安全蓋
|
可上鎖的清晰，耐沖擊塑料鉸鏈蓋，電機聯鎖開關關閉電機蓋抬起時，
|
|
基礎
|
1/2“模鑄鋁底座，底座加強筋和8橡膠隔震支座
|
|
物理
|
|
|
重量
|
約130磅
|
|
尺寸
|
?= 39“（100公分），W = 25”（63CM），H = 21“（53厘米）
|
基本機械故障模擬系統包括：
-
1 HP多功能的前面板可編程控制器變頻交流電機驅動器
-
3相，1馬力電機，預接線的自我調整安裝系統，易于安裝/拆卸
-
內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
-
拆分托架軸承座
-
18“轉子甲板與軸跨度重構的安裝位置
-
擠壓鎖定類型的滾動體球軸承
-
振動隔離器支架和底座加強筋
-
兩個平衡轉子兩排孔
-
校準系統校準參考撥號和調整螺栓
-
一個3/4“TGP直鋼軸
-
16個BNC連接器，板下轉子基連接到BNC連接器面板直接連接到數據采集器安裝在底板的邊緣
-
電源引線可用于測量電流。
-
耐沖擊透明的安全罩，安全聯鎖
-
平衡重包
-
內六角扳手組
-
24V電源
-
蓋支撐桿
-
綜合操作手冊
|
MFS提供了一個基本的設置進行實驗和學習不同的機器故障的振動信號。然而，詳細的調查，尤其是更先進的振動現象或機械故障，將需要更多的附件和裝置，這些都可以通過可選套件。
|
|
|
培訓課程手冊（SQI TRCM）
|
|
|
 |
|
偏心轉子（MR-SCK-3/4）（M-ER-3/4）
|
|
|
 |
|
豎起轉子（MR-SCK-3/4）（M-CR-3/4）
|
|
|
 |
|
的耦合類型設置（MR-SCK-3/4）（M-CK-3/4）
|
|
|
 |
|
中心彎曲轉子軸的平衡研究（MR-SCK-3/4）（M-BRS-3/4）
|
|
|
|
|
耦合彎曲轉子軸對齊研究（MR-SCK -3 / 4）（M-CBRS-3/4）
|
|
|
|
|
滾動軸承共振/重要的研究工具包（M-RSK-1/2）
|
|
|
 |
|
套筒軸承共振研究工具包（M-SBK-1/2）
|
|
|
 |
|
3/4“軸軸承的裝載機（MR-SCK -3 / 4）（M-BL-3/4）
|
|
|
 |
|
3/4“的滾動軸承故障包（MR-SCK -3 / 4），（M-BFK-3/4）
|
|
|
 |
|
1“軸承研究套件（M-BSK-1）
|
|
|
 |
|
1“軸軸承裝載機（MR-BSK-1）（M-BL-1）
|
|
|
|
|
1“軸軸承故障診斷試劑盒（MR-BSK-1），（M-BFK 1）
|
|
|
|
|
豎起軸承套（M-CBM-3/4）
|
|
|
 |
|
3/4“的軸套筒軸承（潤滑脂潤滑）試劑盒（M-SBK-3/4）
|
|
|
|
|
多皮帶驅動，直齒齒輪箱，并可調粒子的磁性制動系統（M-BDGB的）
|
|
|
 |
|
有缺陷的直齒齒輪箱小齒輪（M-BDGB）（M-DGPA）
|
|
|
 |
|
磨損直齒齒輪箱（需要M-BDGB）（M-WGB）
|
|
|
|
|
偏心滑輪（需要M-BDGB），（M-ES-3/4）
|
|
|
 |
|
皮帶傳動安裝座（M-BDGB）的（M-BDB）
|
|
|
|
|
直接驅動變速箱安裝套件（需要M-BDGB），（M-DGBB）
|
|
|
 |
|
往復運動機構（需要M-BDGB）（M-RMS）
|
|
|
 |
|
直接驅動的往復運動機構安裝套件（M-RMS和M-BDGB的）（M-DRMB）
|
|
|
 |
|
風機振動工具包（M-FVK-3/4）
|
|
|
 |
|
裂紋軸研究試劑盒（M-CSRK-3/4）
|
|
|
 |
|
機械摩擦試劑盒（M-MRK）
|
|
|
 |
|
阻尼軸承座套件（MR-SCK -3 / 4）（M-DBHK-1/2）
|
|
|
 |
|
離心泵清除蓋可視化空蝕（需要M-BDGB）（M-CFPK）
|
|
|
 |
|
離心泵葉輪內磨損葉輪（需要M-BDGB的和M-CFPK的的）（M-CFPFI）
|
|
|
 |
|
直接驅動離心式泵的安裝包（M-CFPK）（M-DCPK）
|
|
|
 |
|
往復式壓縮機包（需要M-BDGB）（M-RCK）
|
|
|
 |
|
往復式壓縮機故障試劑盒（需要M-BDGB的M-RCK）（M-RCFK）
|
|
|
|
|
直接驅動的往復式壓縮機安裝套件（M-RCK）（M-DRCK）
|
|
|
 |
|
交流電機內置轉子的不平衡量（M-UBM）
|
|
|
|
|
交流電機，內置轉子不對系統（M-MAM）
|
|
|
|
|
交流電機，隨著內置弓形轉子的（M-BRM）
|
|
|
|
|
借助內置的故障軸承交流電機（M-FBM）
|
|
|
|
|
交流電機，內置轉子斷條（M-BRBM）
|
|
|
|
|
交流電機定子繞組內部故障（M-SSTM）
|
|
|
|
|
交流電機，電壓不平衡及單相（M-VUSM）
|
|
|
|
|
PC電機控制套件（M-PCK）
|
|
|
 |
|
軸對齊工具（M-ATK）
|
|
|
 |
|
機械操作的軸承裝載機（M-MBL-3/4）
|
|
|
|
|
軸承裝載機力傳感器（M-MBL-3/4）（M-BLFT）
|
|
|
|
|
縱向和橫向受力傳感器為1/2“?1”軸（M-FTVH）
|
|
|
 |
|
軸向的軸承力傳感器為1/2“?1”軸（M-FTA）
|
|
|
|
高價值組合套裝
MFS提供了一個基本的設置進行實驗和學習不同的機器故障的振動信號。然而，詳細的調查，尤其是更先進的振動現象或機械故障，將需要更多的附件和裝置，這些都可以通過可選套件。根據包裝上的選擇，你會得到一個單獨購買的物品超過6％至12％的折扣。
|
套餐＃1：
|
基本MFS +套件的調整，平衡和共振問題進行深入的研究
|
|
包2：
|
基本MFS +套件對齊深入的研究，平衡，共振，軸承缺陷問題
|
|
包3：
|
基本MFS +套件深入的研究，調整，平衡，共振，軸承故障，齒輪箱及帶驅動器的問題
|
|
包4：
|
基本MFS +工具包進行深入的調整，平衡，共振，軸承損壞，齒輪箱和皮帶驅動器故障，往復運動機構，機械搓，軸/轉子裂紋和阻尼問題的研究
|
|
包＃5樓：
|
ASIC MFS +套件進行深入研究，調整，平衡，共振，軸承損壞，齒輪箱和皮帶驅動器故障，往復運動機構，機械搓，軸裂紋，阻尼，和風扇問題
|
|
包裝5P：
|
基本MFS +套件的調整，平衡，共振，軸承損壞，齒輪箱和皮帶驅動器故障，往復運動機構，機械搓，軸裂紋，阻尼，和泵的問題進行深入的研究
|
|
包＃5C：
|
基本MFS +套件的調整，平衡，共振，軸承損壞，齒輪箱和皮帶驅動器故障，往復運動機構，機械搓，軸裂紋，阻尼，和往復式壓縮機的問題進行深入的研究
|
|
包5M：
|
基本MFS +工具包進行深入的研究，調整，平衡，共振，軸承損壞，齒輪箱和皮帶驅動器故障，往復運動機構，機械搓，軸裂紋，阻尼，和感應電機的機電缺陷問題
|
|
包6：
|
基本MFS +工具包深入的研究，對齊，平衡，共振，軸承缺陷，變速箱和帶驅動器故障，往復運動機構，擦機械，軸裂紋，阻尼，感應電機的機電缺陷，泵，風扇，和reciprocrating壓縮機的問題
|
|
包7：
|
基本MFS +工具包深入的研究，對齊，平衡，共振，軸承缺陷，變速箱和帶驅動器故障，往復運動機構，擦機械，軸裂紋，阻尼，感應電機的機電缺陷，泵，風扇，和reciprocrating壓縮機的問題;加PC操作，軸對齊工具和力傳感器的軸承裝載機
|
|
包裝＃8：
|
基本MFS +工具包深入的研究，對齊，平衡，共振，軸承缺陷，變速箱和帶驅動器故障，往復運動機構，擦機械，軸裂紋，阻尼，感應電機的機電缺陷，泵，風扇，和reciprocrating壓縮機的問題加PC操作，軸對齊工具，三軸向力測量兩個軸承支撐，軸承裝載機的問題，以及額外的設置直接驅動機制的替換加載的感應電機的機電缺陷
|
