LGJ-GC04型 公差配合與精度檢測組合實訓裝置
一、產品概述
公差配合與精度檢測組合實訓裝置是我公司教學與科研人員根據《公差配合與技術測量》課程的教學要求，以及現代企業對精度檢測工程技術人員的實際要求，精心設計的一套實際零件精度檢測組合實訓產品。

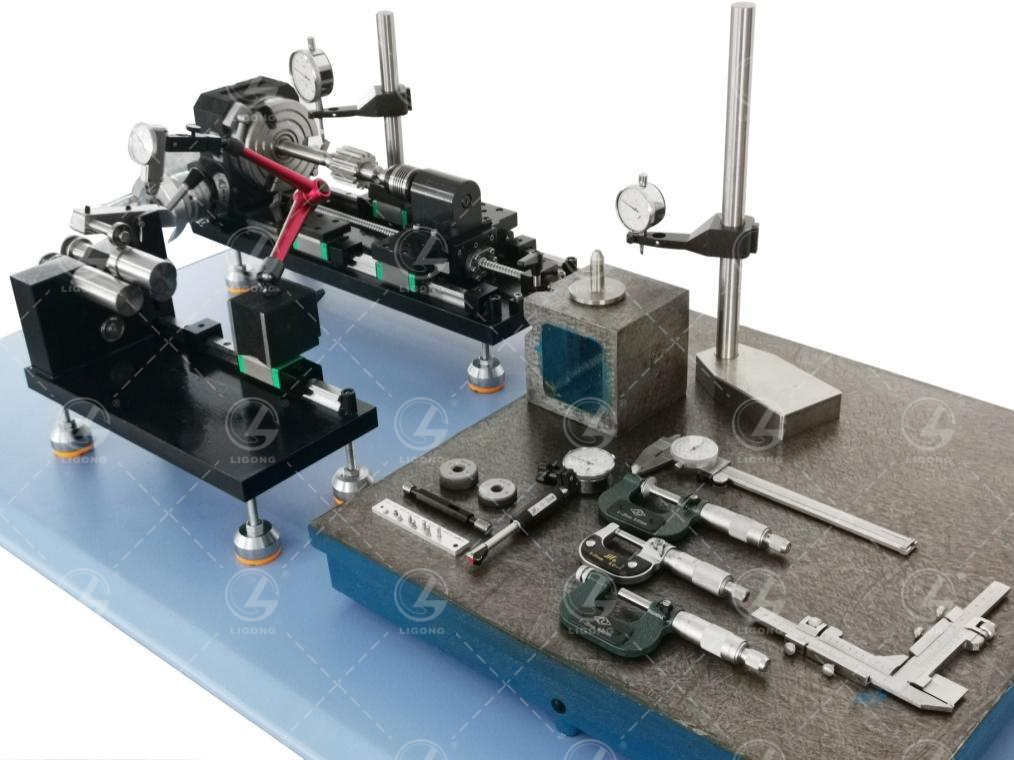

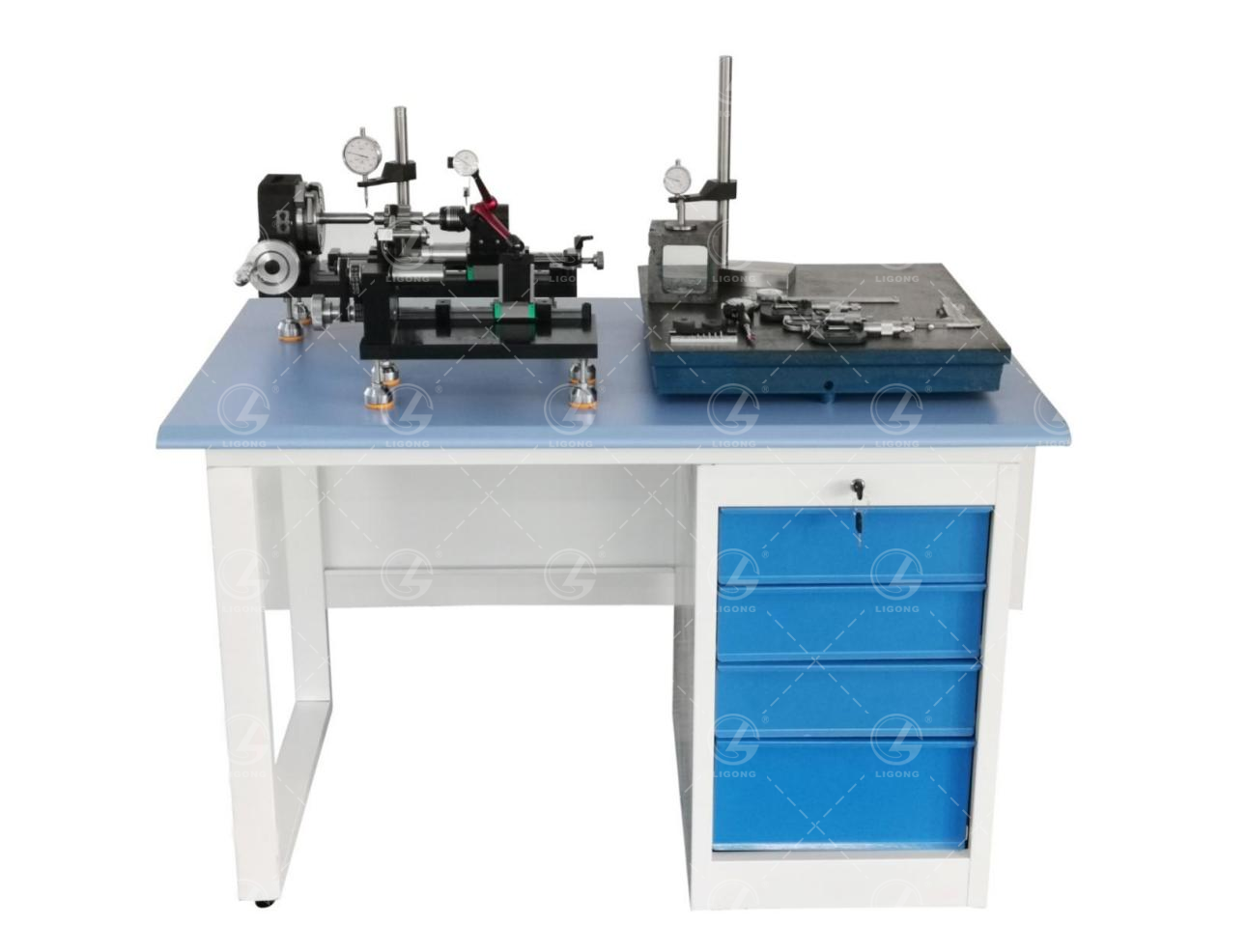

本實訓裝置采用臺式結構設計，主要由實訓臺、精密鑄鐵平板、檢測方箱、徑向/端面跳動測量儀、齒輪徑向跳動測量儀、工量具、被測零件組成。
本實訓裝置在功能設計上由《公差配合尺寸的測量與檢驗》、《形位誤差的測量與檢驗》及《表面粗糙度對比檢驗》三大部分組成，其目的是加深學員對誤差及公差基本概念的了解，掌握誤差測量方法的技能。
本實訓裝置可作為本科高等工科院校和高職高專院校機械類各專業教學、實訓用器材，也可作為企事業單位有關工程技術人員培訓用。
設備配有低功耗的通訊協議模塊2套，投標文件提供圖片演示功能詳情：
（1）通過二維碼可下載源程序，包括八種語言可選、一鍵自動連接、條形圖顯示、集成導出、輸入到表格、自定義文件、數據接收、數據處理、二次開發、定位表等功能。
（2）配備對應的RS接口、帶RS sub-9、藍牙或USB接口的數據傳輸線、數據接收和統計分析軟件，具備四種連接可能，防護等級可到IP67；
（3）可提供多種解決方案用于測量數據處理。使用有線或無線數據傳輸系統，可對傳輸?shù)接嬎銠C后的數據進行分析，存儲或報告打?。?/span>
（4）簡便的實時收集和報告測量結果，測量數據的統計分析.控制圖表,測量數據的可追溯性和共享。
二、產品特點
1、項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2、功能系統化：誤差測量、合格零件判斷、誤差分析三位一體訓練模式；
3、學生大眾化：小型組合臺式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在組合臺訓練中，管理十分方便。
6、設備含多元化遠程教學平臺
7、仿真教學系統
8、配套公差測量查詢工具
三、實訓項目
公差配合尺寸的測量與檢驗
|
實訓一：基本尺寸的測量與檢驗 |
|||
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
長度尺寸的測量與檢驗 |
實訓1-3 |
內圓尺寸的測量與檢驗 |
|
實訓1-2 |
外圓尺寸的測量與檢驗 |
實訓1-4 |
孔深及鍵槽深尺寸的測量與檢驗 |
|
實訓二：齒輪尺寸的測量與檢驗 |
|||
|
實訓2-1 |
齒輪齒（弦）厚誤差的測量與檢驗 |
實訓2-2 |
齒輪公法線長度誤差的測量與檢驗 |
|
實訓三：普通螺紋尺寸的測量與檢驗 |
|||
|
實訓3-1 |
用螺紋樣板測量螺距 |
實訓3-3 |
用螺紋環規檢驗外螺紋 |
|
實訓3-2 |
外螺紋中徑尺寸的測量與檢驗 |
實訓3-4 |
螺紋塞規檢驗內螺紋 |
|
實訓四：配合尺寸的測量與檢驗 |
|||
|
實訓4-1 |
軸與孔配合尺寸的測量與檢驗 |
實訓4-3 |
普通平鍵配合尺寸的測量與檢驗 |
|
實訓4-2 |
滾動軸承配合尺寸的測量與檢驗 |
實訓4-4 |
花鍵配合尺寸的測量與檢驗 |
形位誤差的測量與檢驗
|
實訓一：形狀誤差的測量與檢驗 |
|||
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
直線度誤差的測量與檢驗 |
實訓1-3 |
圓度與圓柱度誤差的測量與檢驗 |
|
實訓1-2 |
圓度誤差的測量與檢驗 |
實訓1-4 |
平面度誤差的測量與檢驗 |
|
實訓二：方向誤差的測量與檢驗 |
|||
|
實訓2-1 |
垂直度的測量與檢驗 |
實訓2-2 |
平行度誤差的測量與檢驗 |
|
實訓三：位置誤差的測量與檢驗 |
|||
|
實訓3-1 |
同軸度誤差的測量與檢驗 |
實訓3-3 |
徑向全跳動誤差的測量與檢驗 |
|
實訓3-2 |
徑向圓跳動誤差的測量與檢驗 |
實訓3-4 |
端面圓（或全）跳動誤差的測量與檢驗 |
|
實訓四：齒輪形位誤差的測量與檢驗 |
|||
|
實訓4-1 |
齒圈徑向跳動誤差的測量與檢驗 |
實訓4-2 |
齒輪齒向誤差的測量與檢驗 |
表面粗糙度對比檢驗
|
序號 |
實訓項目 |
序號 |
實訓項目 |
|
實訓1-1 |
外圓車表面粗糙度對比檢驗 |
實訓1-3 |
刨削表面粗糙度對比檢驗 |
|
實訓1-2 |
端銑表面粗糙度對比檢驗 |
實訓1-4 |
平面磨表面粗糙度對比檢驗 |
