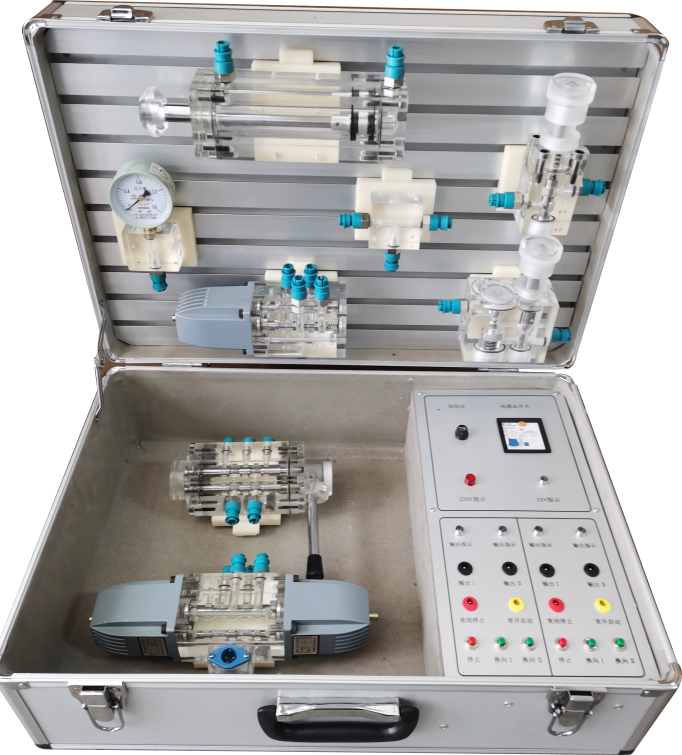

LG-YYB02型便攜式液壓傳動基礎實訓箱

一、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.5kVA

3.實訓箱外形尺寸：550mm×350mm×230mm

4.定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min

5.交流調速電機：額定電壓 AC220V，額定功率250W，額定轉速1400r/min

二、技術要求

1.裝置采用模塊化設計，液壓系統回路建立在鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。

2.液壓元件采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。

3.連接軟管采用透明材質制作而成，配有封閉式快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。

三、基本配置及功能

1.裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。

實訓裝置基本配置及功能

序號	模塊	名稱	規格型號	數量
1	基礎平臺	電氣控制實訓箱	600mm×340mm×230mm	1箱
2	基礎平臺	實訓對象	采用：專用鋁合金型材，	1套
3	透明液壓元件	雙作用液壓缸	透明液壓元件	1個
4		三位四通電磁換向閥（O型）	透明液壓元件	1個
5		直動式溢流閥	透明液壓元件	1個
6		先導式減壓閥	透明液壓元件	1個
7		節流閥	透明液壓元件	1個
8		壓力表座	透明液壓元件	1個
9		耐震壓力表	量程0～1.6MPa	1個
10	液壓泵站	油箱	透明有機玻璃	1套
11		交流調速電機	含調速器	1臺
12		定量齒輪泵	CB-B6	1臺
13		液壓油	L-HL46號液壓油	5KG
14	電氣控制部件	調速器	調速范圍：90～1400r/min	1個
15	電氣控制部件	接近開關		2個
16	其它配件	電磁閥連接線		1根
17	其它配件	國標電源線		1根
18	配套工具	螺絲刀	十字	1把
19	配套工具	活動鈑手	0-150mm	2把
20	資料	實訓使用指導書		1本

四、實訓項目

1、用手動換向閥的換向回路

2、用O型換向閥的換向回路

3、壓力調定回路

4、用減壓閥的減壓回路

5、用溢流閥的調壓回路

6、進油節流調速回路

7、回油節流調速回路

8、變量泵調速回路

9、自動控制換向回路
