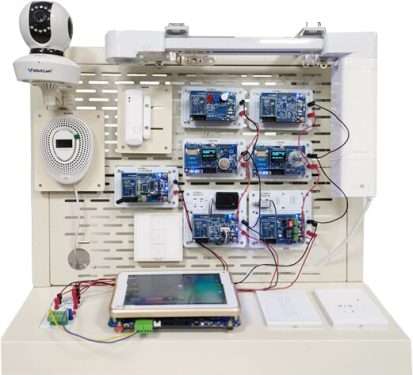

LGWL-JJ03型智能家居桌面網板實訓臺
一、產品介紹
LGWL-JJ03型 智能家居桌面網板實訓臺小巧靈活，充分利用桌面閑置空間；操作方便，可以邊看電腦邊操作實訓臺，單人單臺，主要滿足院校物聯網綜合應用課程的教學實訓。
實訓臺涵蓋嵌入式接口技術、ZigBee自組網技術、WiFi無線通信技術、生物識別技術、網絡傳輸技術、應用軟件開發技術的知識點及智能家居行業應用知識。平臺采用Cortex-A9異構網關作為家庭控制終端，集成溫濕度、光照度、空氣質量、指紋識別等無線傳感器，燃?xì)?、門磁等無線安防探測器，繼電器、窗簾電機、調光面板、強電插座等無線控制器，網絡攝像頭及電表等，實現家居環境監測、安防監控、智能入戶、家電控制、遠程抄表、視頻監控等功能。提供家居設備安裝調試、組網傳輸測試、云平臺家居場景搭建、智能家居APP應用軟件開發、智能家居Web應用軟件開發等完整的實訓案例。
LGWL-JJ03型 智能家居桌面網板實訓臺小巧靈活，充分利用桌面閑置空間；操作方便，可以邊看電腦邊操作實訓臺，單人單臺，主要滿足院校物聯網綜合應用課程的教學實訓。
實訓臺涵蓋嵌入式接口技術、ZigBee自組網技術、WiFi無線通信技術、生物識別技術、網絡傳輸技術、應用軟件開發技術的知識點及智能家居行業應用知識。平臺采用Cortex-A9異構網關作為家庭控制終端，集成溫濕度、光照度、空氣質量、指紋識別等無線傳感器，燃?xì)?、門磁等無線安防探測器，繼電器、窗簾電機、調光面板、強電插座等無線控制器，網絡攝像頭及電表等，實現家居環境監測、安防監控、智能入戶、家電控制、遠程抄表、視頻監控等功能。提供家居設備安裝調試、組網傳輸測試、云平臺家居場景搭建、智能家居APP應用軟件開發、智能家居Web應用軟件開發等完整的實訓案例。
二、功能特點
1、架構清晰：B/S架構，本地網關、WEB端均可訪問系統。
2、多網通信：傳感層采用ZigBee、WiFi進行數據傳輸；網絡層采用MQTT協議實現多終端M2M數據傳輸，采用HTTP協議Restful接口實現平臺接入，及跨平臺遠程增刪改查數據庫。
3、功能豐富：包含家居環境實時監測、安防監控告警、智能調光控制、智能插座控制、智能窗簾控制、電量遠程抄表、智能入戶等，可擴展。
1、架構清晰：B/S架構，本地網關、WEB端均可訪問系統。
2、多網通信：傳感層采用ZigBee、WiFi進行數據傳輸；網絡層采用MQTT協議實現多終端M2M數據傳輸，采用HTTP協議Restful接口實現平臺接入，及跨平臺遠程增刪改查數據庫。
3、功能豐富：包含家居環境實時監測、安防監控告警、智能調光控制、智能插座控制、智能窗簾控制、電量遠程抄表、智能入戶等，可擴展。
4、知識全面：包含C編程、嵌入式接口技術、RS485總線技術、安裝調試技術、315M/433M轉發技術、無線組網技術、Android應用開發技術、Web應用開發技術等。
5、云端結合：云端完成智能家居場景搭建，傳感器添加、控制器添加、策略設置、場景瀏覽；終端網關完成傳感器協議解析、云端協議組包、協議轉換、數據同步策略、以及可視化行業應用展示。
5、云端結合：云端完成智能家居場景搭建，傳感器添加、控制器添加、策略設置、場景瀏覽；終端網關完成傳感器協議解析、云端協議組包、協議轉換、數據同步策略、以及可視化行業應用展示。
三、硬件模塊
主要模塊可通過磁力吸合方式固定到實訓臺，可靈活構建應用系統
主要模塊可通過磁力吸合方式固定到實訓臺，可靈活構建應用系統
|
硬件模塊
|
性能描述
|
|
智能網關
|
Cortex-A9內核，1GB內存、8GB存儲空間、7寸電容液晶觸摸屏，具有RS485、CAN總線、RJ45、USB、UART接口等，板載WiFi/BT模塊、ZigBee模塊，支持Android、Linux雙系統，可一鍵切換。
|
|
燃?xì)馓綔y(cè)器
|
檢測一氧化碳可燃?xì)怏w泄漏。
檢測濃度：100PPM以上自動報警
發射頻率：433MHz
|
|
門磁探測器
|
發射頻率：433MHz;
發射距離：空曠地 ≥120米
編碼方式：MCU編碼，2262/1527可選
報警指示：紅色LED閃爍
報警電流：≤135mA
工作電源：1.5V（單節AA電池）
|
|
溫濕度傳感器節點
|
濕度測量范圍：0~100%RH；
溫度測量范圍：-40~123.8℃
信號接口：IIC
通信方式：ZigBee
供電電源：DC5V
|
|
LED蜂鳴器節點
|
板載1個紅燈、1個藍燈、1個BEEP蜂鳴器。
微控制器I/O輸出控制。
通信方式：ZigBee
供電電源：DC5V
|
|
空氣質量傳感器節點
|
檢測室內廢棄物釋放的諸如氨氣、或煙霧等空氣污染物。
污染氣體范圍：1-30ppm
傳感器電阻范圍：10~90k歐姆，電壓型輸出
通信方式：WiFi
供電電源：DC5V
|
|
光照傳感器節點
|
檢測環境光照度。
測量范圍：0-200000流明
信號接口：IIC接口
通信方式：WiFi
供電電源：DC5V
|
|
指紋識別節點
|
包含電容指紋模塊，具有錄入、處理、特征提取、搜索、識別等功能。
指紋錄入時間：＜0.3秒
比對方式：1:1
搜索方式：1：N
存儲容量：120枚
上位機接口：RS232（TTL電平），
通信波特率：默認57600bps
節點通信方式：ZigBee
節點供電電源：DC5V
|
|
繼電器門鎖節點
|
MCU驅動繼電器吸合與斷開實現門鎖開關；
延時時間可通過協議設置；
通信方式：ZigBee
供電電壓：DC5V
|
|
FTLINK智能遙控器
|
集成433M超外差無線收發模塊，zigbee模塊，可將433M射頻信號學習并轉發到ZigBee網絡。
供電電源：DC5V
|
|
窗簾電機控制裝置
|
包含窗簾導軌、窗簾電機、遙控面板，可控制拉開、合上、停止；
工作頻率：433M；
供電電源：AC220V。
|
|
無線調光面板
|
內嵌在實訓臺體
具有開關、調亮、調暗三個操作按鈕。
可固定碼學習、清除碼值
接收頻率：433MHz
供電電源：AC220V
|
|
無線強電插座
|
內嵌在實訓臺體，五孔。
工作電源：AC220V，50/60Hz；
接收頻率： 433MHz；
接收靈敏度： -100dBm；
負載電流：?jiǎn)温?/font>≤10A；
待機電流：220V,40uA(小于0.0088w)；
負載路數：一路。
|
|
電能表
|
內嵌在實訓臺體。
區分進線、出線，接線方便，可測量電壓、電流、功率。
規格：15（60）A
通訊方式：RS485
通信協議：ModbusRTU
供電：AC220/230V
|
|
云臺網絡攝像頭
|
高清像素:720P
連接方式:無線WiFi、網線；
旋轉角度:上下120º、左右355°；
顯示方式:支持電腦、平板、手機；
壓縮方式:H264；
音頻輸入:內置-48bB麥克風；
工作電壓:DC5V2A；
工作溫度:-15℃～+58℃。
|
|
無線路由器
|
有線傳輸率：10/100Mbps；
無線傳輸率：300Mbps；
標準：802.11b/802.11a/802.11n；
無線網率支持頻率：2.4G；
|
|
實訓臺體
|
內嵌開關電源，提供電源通信板對外提供5V、12V直流電源。
內嵌空氣開關，保護用戶安全。
內嵌PDU電源插座，可外接交流供電設備。
開放4路USB供電接口，具有金屬自鎖開關。
內嵌LED燈。
|
四、軟件資源
1、課程目標：（1）認識智能家居系統功能。（2）掌握智能家居系統組成及常用設備的安裝。（3）掌握智能家居基本布線與功能調試的技能。（4）通過場景模擬體驗智能家居項目工作場景。（5）掌握智能家居Android應用開發的流程，會根據參考程序編寫自己的應用程序。6.掌握智能家居Web應用開發的流程，會根據參考程序編寫自己的Web應用程序。
2、課程簡介：本課程基于實際工作情景的理念進行編寫，以項目引領、任務驅動、工學結合的方式進行實訓，培養專業技能。
1、課程目標：（1）認識智能家居系統功能。（2）掌握智能家居系統組成及常用設備的安裝。（3）掌握智能家居基本布線與功能調試的技能。（4）通過場景模擬體驗智能家居項目工作場景。（5）掌握智能家居Android應用開發的流程，會根據參考程序編寫自己的應用程序。6.掌握智能家居Web應用開發的流程，會根據參考程序編寫自己的Web應用程序。
2、課程簡介：本課程基于實際工作情景的理念進行編寫，以項目引領、任務驅動、工學結合的方式進行實訓，培養專業技能。
|
章節劃分
|
內容
|
理論課時
|
實踐課時
|
|
智能家居工程應用概述
|
1.智能家居的項目概述
|
2
|
0
|
|
2.智能家居系統的需求分析
|
|||
|
3.智能家居系統的系統設計
|
|||
|
智能家居工程裝調實操
|
整體布局說明及供電系統裝調
|
1
|
1
|
|
RS485電表裝調實驗
|
1
|
1
|
|
|
無線插座控制器裝調實驗
|
1
|
1
|
|
|
無線調光控制器裝調實驗
|
1
|
1
|
|
|
門磁探測器的裝調實驗
|
1
|
1
|
|
|
燃?xì)馓綔y(cè)器裝調實驗
|
1
|
1
|
|
|
指紋門鎖設備裝調實驗
|
1
|
1
|
|
|
電動窗簾控制器裝調實驗
|
1
|
1
|
|
|
IPCamera組裝調試實驗
|
1
|
1
|
|
|
智能家居感知層設備組網傳輸
|
ZigBee傳感器組網傳輸
|
1
|
1
|
|
WiFi傳感器組網傳輸
|
1
|
1
|
|
|
門磁探測器組網傳輸實驗
|
1
|
1
|
|
|
燃?xì)馓綔y(cè)器組網傳輸實驗
|
1
|
1
|
|
|
指紋門鎖組網傳輸實驗
|
1
|
1
|
|
|
無線插座控制器組網控制實驗
|
1
|
1
|
|
|
無線調光控制器組網控制實驗
|
1
|
1
|
|
|
電動窗簾控制器組網控制實驗
|
1
|
1
|
|
|
RS485電表組網傳輸實驗
|
1
|
1
|
|
|
IPCamera及以太網配置實驗
|
1
|
1
|
|
|
云平臺搭建
|
云服務平臺簡介
|
1
|
1
|
|
云服務平臺智能家居系統場景搭建
|
|||
|
平臺API接口說明
|
|||
|

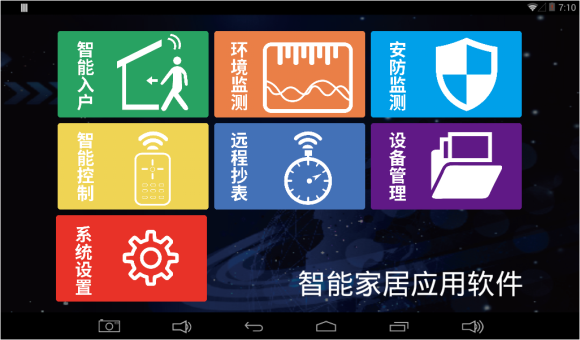

智能家居安卓網關應用開發
|
智能入戶（門禁控制）
|
2
|
2
|
|
安防監控（門磁、燃?xì)猓?/font>
|
2
|
2
|
|
|

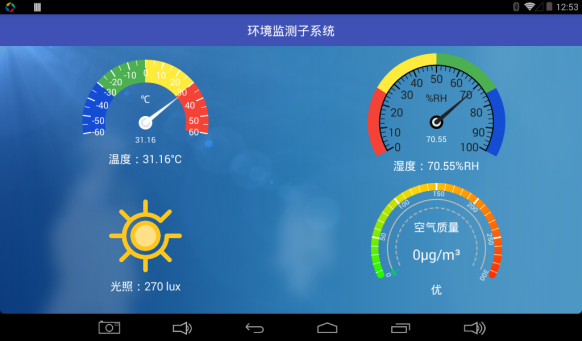

環境監測（溫濕度、光照）
|
2
|
2
|
|
|

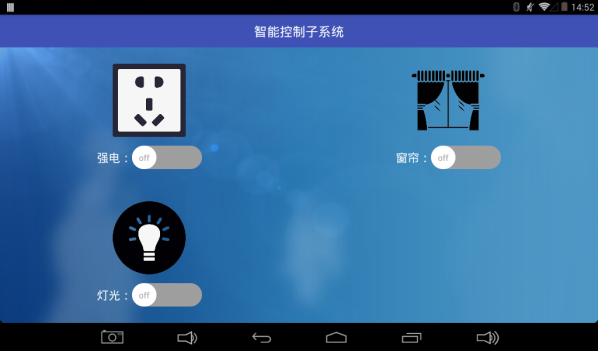

智能控制（照明燈、亮度調節、窗簾）
|
2
|
2
|
|
|
遠程抄表（電表）
|
2
|
2
|
|
|
云平臺接口Web應用開發
|
智能入戶
|
2
|
2
|
|
環境監測
|
2
|
2
|
|
|

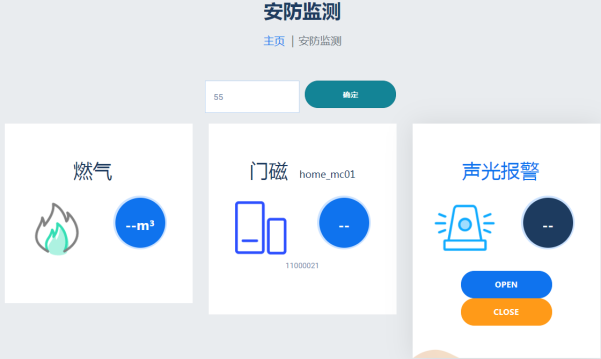

安防監控
|
2
|
2
|
|
|

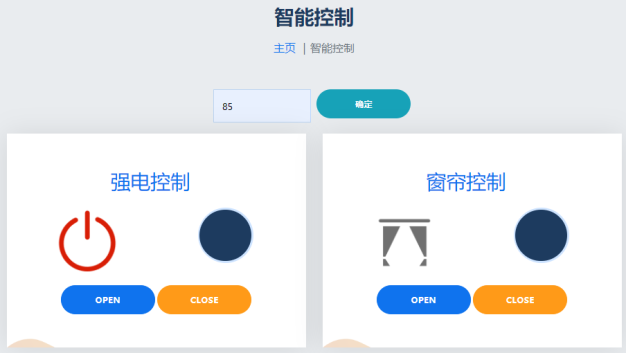

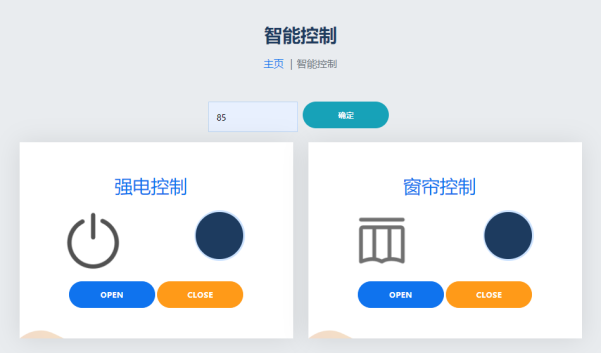

智能控制
|
2
|
2
|
|
|
遠程抄表
|
2
|
2
|
|
|
云平臺課程部分需配套服務器
|
|||
五、設備清單
|
類別
|
序號
|
名稱
|
數量
|
備注
|
|
主控
|
|
智能網關
|
1
|
Cortex-A9內核，WiFi/BT模塊、7寸電容液晶觸摸屏
|
|
|
ZigBee通信模塊
|
1
|
|
|
|
感控節點
|
|
ZigBee溫濕度節點
|
1
|
|
|
|
ZigBee Led蜂鳴器節點
|
1
|
|
|
|
|
WiFi光照度節點
|
1
|
|
|
|
|
WiFi空氣質量節點
|
1
|
|
|
|
|
FTLINK智能轉發器
|
1
|
可學習轉發紅外、315M、433M
|
|
|
|
無線門磁探測器
|
1
|
磁吸在臺體
|
|
|
|
無線燃?xì)馓綔y(cè)器
|
1
|
磁吸在臺體
|
|
|
|
ZigBee門鎖控制節點
|
1
|
5V
|
|
|
|
ZigBee指紋識別節點
|
1
|
5V
|
|
|
|
電動窗簾套件
|
1
|
含電機、導軌、遙控器
|
|
|
|
電能表
|
1
|
RS485總線
|
|
|
|
無線強電控制插座
|
1
|
內嵌在臺體
|
|
|
|
無線調光面板
|
1
|
內嵌在臺體
|
|
|
|
Led燈
|
1
|
|
|
|
|
云臺網絡攝像頭
|
1
|
108°廣角，720P，紅外夜視，遠程監控
|
|
|
|
無線路由器
|
1
|
|
|
|
平臺框架
|
|
網板鈑金控制臺
|
1
|
分體式設計，網孔板與底座可分離
|
|
|
DC5V/12V傳感器供電采集板
|
1
|
||
|
|
PDU電源插座
|
1
|
||
|
|
開關電源
|
1
|
||
|
|
交直流電源開關與指示燈
|
1
|
||
|
附件
|
|
交叉串口線
|
1
|
|
|
|
交叉網線
|
1
|
|
|
|
|
miniUSB數據線
|
1
|
|
|
|
|
TF卡讀寫器
|
1
|
|
|
|
|
8G TF card
|
1
|
|
|
|
|
方口USB數據線
|
1
|
|
|
|
|
FT-CC253-Debugger調試器
|
1
|
|
|
|
|
USB轉RS232轉換器
|
1
|
|
|
|
|
Jlink仿真器
|
1
|
|
|
|
|
串口下載調試板
|
1
|
|
|
|
|
連接線纜
|
1批
|
|
|
|
電子資源
|
|
系統實驗手冊及實訓代碼
|
1套
|
|
|
|
系統使用手冊
|
1
|
|
|
|
|
課程資源
|
1
|
含應用開發的PPT和視頻
|
|
|
平臺
|
|
云服務平臺的使用
|
1
|
僅提供云服務平臺的使用權限
|
六、技術參數
|
名稱
|
參數要求
|
|
智能家居桌面網板實訓臺
|
一、整體要求
要求實訓臺采用鈑金結構，數控沖銑網孔板，用于硬件模塊的安裝固定及線路部署，長寬高尺寸：約60cm*29cm*53cm。 要求主要硬件模塊采用磁吸方式固定到實訓臺，便于靈活搭建。 要求本地控制中心采用Cortex-A9網關，運行Android操作系統智能家居網關管理軟件，支持Linux和Android雙系統，可一鍵切換。 要求至少支持四種通信技術，如RS485總線、433M、ZigBee、WiFi。 要求至少包含智能入戶、環境監測、安防報警、智能控制、遠程抄表五個應用功能。 智能入戶：實現錄入指紋、識別指紋，指紋開鎖、延時關鎖功能。 環境監測：實時采集溫度、濕度、光照度、空氣質量等環境參數，支持本地或遠程查看。 安防報警：實時檢測燃?xì)庑孤惓ｊJ入，并觸發報警。 智能控制：可控制至少1路無線強電插座的開關，1路調光面板燈光的開關調節，具有本地或遠程控制功能。 遠程抄表：可實現本地或Web端遠程采集電壓、電流、電量的功能。 二、系統設備要求 1. 本地控制中心 1）智能網關（1個） 核心板資源： （1）CPU：Cortex-A9四核心的Samsung s5p4418，主頻1.4GHz； （2）GPU：MAIL-400，3D圖形加速 （3）內存: 1GB DDR3； （4）EMMC: 8GB； （5）核心板+底板設計：核心板加裝屏蔽罩，郵票孔方式與底板連接，抗干擾能力更強，比插針式更穩定可靠。要求引出核心板信號線，不少于188PIN。 底板資源： （1）LCD接口：7寸IPS電容屏（16:9），分辨率1024×600； （2）USB接口：2路USB_HOST 2.0輸出，1路USB OTG； （3）Ethernet接口：核心板內置千兆IP，外加不超過3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口； （4） 串口：2路3線RS232，1路TTL接口，1路RS485，1路Bluetooth； （5）CAN總線接口：1路，端子排接口 （6）RS485總線接口：1路，端子排接口； （7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清數字輸出; （8）LVDS液晶屏接口：?jiǎn)瓮ǖ?，最大支?920*1080； （9）攝像頭接口：1路CMOS并行接口，最大支持800萬像素； （10）AV接口：1路模擬視頻母口輸入； （11）外部存儲擴展接口：SD卡、TF卡接口； （12）音頻接口： 1路MIC輸入，1路1. 8w喇叭； （13）按鍵：1個復位按鍵、1個休眠喚醒按鍵，2個音量鍵； （14） 藍牙WiFi：板載藍牙WiFi模塊，WiFi符合IEEE802.11 b/g/n；藍牙協議標準符合BT4.2； （15）Mini PCIe接口：移動通信模塊接口； （16）24Pins應用擴展接口：用于處理器外設接口擴展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8個GPIO，5V電源。 2）ZigBee通訊模塊（1個） 采用ZStack2007協議棧，協調器類型，組建ZigBee網絡，實時接收ZigBee節點采樣數據，上報給網關；同時接收網關下發的指令，發送給ZigBee節點。 供電電壓：DC3.3V。 2.智能入戶系統 系統安裝有指紋識別傳感器節點、電插鎖及繼電器控制節點等設備，可實現指紋錄入、指紋對比、指紋開門、門鎖延時關閉等功能。 1）ZigBee指紋識別節點（1個） 由四線TTL UART接口板、ZigBee通信模塊、接口底板三部分組成。 將指紋傳感器的匹配、搜索信息通過ZigBee網絡與上位機交互。 通信方式：ZigBee 香蕉頭插座、獨立電源適配器等供電方式。 工作電壓：默認DC5V。 2）光學指紋識別傳感器（1個） 采用ZigBee指紋識別節點的微處理器實現指紋識別傳感器的控制； 通信接口：采用TTL電平的UART接口，通信波特率為：9600×Nbps（N=1~12，默認N=6）； 光學指紋模塊內部集成專業指紋識別芯片，采用先進的指紋識別算法，識別率高，可識別真皮；指紋錄入時間：<0.3秒； 匹配方式：比對方式（1:1），搜索方式（1:N）； 存儲容量：120/350/1000枚；認假率：<0.001%；拒真率：<1.0%； 3）ZigBee門鎖控制節點（1個） 節點由繼電器控制板、ZigBee通信模塊和底板三部分組成； 射頻芯片通過驅動繼電器的吸合與斷開實現門鎖的開關； 延時時間可通過軟件設置； 延時時間：80ms~20s； 通信方式：ZigBee 供電電壓：DC5V 3.環境監測系統 系統采用溫濕度、光照度、空氣質量等各種傳感器對室內居住環境的狀態進行實時監測，監測數據通過無線通信網絡傳輸?shù)街悄芫W(wǎng)關，可以實時顯示在智能網關app界面上。 1）空氣溫濕度節點（1個） 請求式測量，自動休眠，超低能耗； 高精度兩線制數字接口（SCL、SDA），直接與微控制器相連； 濕度量程：0-100%RH，溫度量程：-40~+123.8℃； 通信方式：ZigBee 供電電壓：DC 5V； 2）光照度節點（1個） 功能：用于檢測室內的光照度。 通訊接口：模擬型，線性電壓輸出2.2~VCC，接入微控制器AD通道； 特性：內置雙敏感元接收器，可見光范圍內高度敏感，輸出電流隨照度呈線性變化。采用WiFi通信，板載0.96寸OLED屏，顯示通信狀態。 通信類型：WiFi 供電電壓：默認DC5V； 3）空氣質量傳感器（1個） 檢測室內廢棄物釋放的諸如氨氣、硫化氫、氫氣、一氧化碳等空氣污染物。采用WiFi通信，板載0.96寸OLED屏，顯示通信狀態。通信類型：WiFi； 供電電壓：默認DC5V； 4.安防報警系統 采用燃?xì)狻㈤T磁探測器實時檢測燃?xì)庑孤?、門防狀態。 系統根據軟件設置，自動啟動聲光報警器報警；同時警情數據通過ZigBee網絡傳輸?shù)街悄芫W(wǎng)關。 1）無線燃?xì)馓綔y(cè)器（1個） 感應氣體：煤氣，一氧化碳等； 報警濃度：自帶LED屏顯示，0-30ppm正常，超過100ppm即會提醒，超過200ppm即會報警。 報警輸出：433MHz 報警音量：≧120dB（1米處）； 工作電壓：交流220VAC。 2）無線門磁探測器（1個） 檢測門、窗、抽屜等是否被非法打開或移動。 發射頻率：433M； 編碼方式：2262編碼或EV1527編碼； 發射距離：≧120米（空曠）； 指示燈：報警時，紅色點亮；低電壓時，黃色閃爍； 工作電壓：1.5V單節AA電池。 3）聲光報警器（1個） 包含1個紅燈、1個藍燈、1個BEEP蜂鳴器。當發生燃?xì)庑孤㈤T磁異常闖入時，啟動聲光報警。 通信方式：ZigBee 工作電壓：DC5V 4.智能控制系統 可實現交流強電類、無線射頻類等電器的控制，通過點擊網關應用軟件、Web頁面按鈕，控制強電插座開關、控制調節面板連接的LED燈開關及亮滅，轉發控制窗簾開關。 1）FTLink智能轉發器（1個） 由ZigBee通訊模塊、315/433MHz微功耗超外差無線收發模塊、紅外收發模塊、以及控制主板組成。 功能：支持射頻信號轉發，學習射頻編碼并存儲到智能遙控器中，統一接入ZIGBEE網絡，由物聯網網關統一管理。 控制主板：采用51單片機，具有射頻轉發、ZigBee信號收發功能； 射頻收發：包含315/433射頻硬件，可學習并遙控多種射頻設備； 射頻頻率：433MHz； ZigBee頻率：2.4GHz，Z-Stack2007協議棧； 輸入電壓：DC 5V； 輸入電流：≥1A 2）無線強電控制插座（1個） 由ZigBee通信模塊、AC/DC降壓模塊、繼電器、底板組成，封裝在標準86型明線盒內，面板具有學習按鈕、指示燈和五孔插座； 可以學習單鍵開關、總開不關、總關不開、清除存儲編碼； 技術參數： 工作電源：AC180~240V，50/60Hz； 發射頻率：433MHz； 遙控距離：室內≤20m,空曠地≤30m； 控制器件：繼電器； 接收靈敏度： -100dBm； 負載電流：?jiǎn)温?le;10A； 待機電流：220V,40uA(小于0.0088w)； 工作溫度：-10℃~80℃； 相對濕度：10%~93%RH； 規格尺寸：86mm×86mm×31mm； 負載路數：一路。 可配置電器：采用220V交流市電供電的電器均可，如臺燈等。 3）無線調光面板（1個） 單路單火線，電容觸摸感應，免布線； 控制LED燈的開關，調節亮度。 發射頻率：433M 負載路數：1路 產品尺寸：86mm×86mm； 4）電動窗簾套件（1套） 含窗簾電機、導軌、遙控器。 支持電動窗簾遙控器的拉、合、停三個功能按鍵無線編碼的學習，實現集中遙控。單側開。 通信方式：433M遙控 額定電壓：AC220V。 5）家電設備（1套） 包含1個LED燈等。 5.遠程抄表系統 系統采用電能表實時監測家庭用電狀況，通過485總線傳輸給網關?？梢詫?shí)時顯示在智能網關、Web頁面上。 1）電能表（1個） 具有R485通訊功能，可讀取電壓、電流、電量。 通信方式：RS485總線 通信協議：ModbusRTU 電源：AC220V，50hz 6.遠程監控 采用云臺網絡攝像頭對家居環境進行實時監控，攝像頭通過WIFI接入互聯網，支持WEB監控端、移動端遠程視頻查看，實現遠程視頻監控功能。 （1）云臺網絡攝像機（1個） 通信方式：WiFi, DHCP自動獲取IP；以太網； 無線標準：IEEE802.11b/g/n Dfaft: 視頻壓縮：H.264，碼率為Main Profile； 音頻壓縮：AAC，碼率自適應； 分辨率：720P/960P/1080P; 網傳幀率，自適應調整； 云臺角度：水平355°，垂直90°； 支持TF卡（8G-64G）存儲； 支持紅外夜視，照射距離10m； 三、軟件資源 1.ZigBee傳感器組網傳輸應用程序 實現ZigBee網絡的建立、節點自動組網、節點休眠與喚醒、節點間數據傳輸、傳感器采樣與傳輸、以及執行器的傳輸控制等功能。 符合IEEE802.15.4標準規范，頻段范圍2.045G~2.484G； 支持TI Z-Stack 2007協議棧； 支持多任務處理； 支持星形、樹型、網狀三種網絡拓?fù)浣Y(jié)構； 支持IAR for EW8051集成開發環境； 支持第三方SmartRF Flash燒寫工具； 同一個工程編譯ZigBee網絡所有節點程序，包括協調器、路由器和傳感控制終端節點。 2.WiFi傳感器無線通信應用程序 支持標準AT指令集，支持WiFi協議，符合IEEE 802.11b/g/n 標準，支持兩種工作模式：AP、STA、AP+STA工作模式，支持WPA、WPA2/WPA2-PSK 安全機制。 具有WiFi網絡參數配置功能，通過上位機軟件配置節點ID、WiFi名稱及密碼、目標IP、目標端口等。 具有傳感器采集傳輸、執行器傳輸控制、及基于WiFi的Socket通信的功能。 3. 智能家居網關管理應用軟件 網關采用Android操作系統，運行智能家居網關管理軟件。 具有感知層節點管理功能，通過串口收發、Socket通信與感知層ZigBee節點、485總線傳感器、WiFi節點進行數據交互。列表形式顯示名稱、地址、傳輸類型、應用場景，可添加刪除。 具有系統設置、云服務平臺接入功能，配置MQTT服務器的IP地址、端口號、接口地址、網關ID、連接密鑰等，實現接入。 在保證網關正常訪問互聯網時，可接入云服務平臺，也可配置接入局域網云服務平臺。 可查詢無線傳感網網絡參數、網關服務器端口號，可設置485總線傳感器輪詢間隔等。 集成Sqlite嵌入式數據庫，保存所有節點屬性信息與系統配置信息，云邊數據可同步。 網關具有傳感器采集控制功能，包含指紋識別信息實時讀取，自動控制門鎖開關；環境傳感器節點無線通信，采樣數據顯示；探測器觸發信息實時接收，自動控制報警器報警；手動控制控制器開關；用電參數實時采集顯示等。 采用RestfulAPI接口函數讀寫云端數據庫； 采用MQTT即時通信協議、標準的JSON數據包實現傳感器數據在網關、WEB端之間M2M傳輸。 開發環境：AndroidStudio 通訊協議：MQTT協議、HTTP協議 4.云服務平臺 可在廣域網中通過PC瀏覽器登錄此云服務平臺，也可部署在局域網服務器中，供局域網設備接入。采用B/S軟件架構，支持網關、Web端遠程訪問。 具有用戶登錄、項目管理（場景應用的增刪改查）、設備管理（網關的增刪查）、傳感器與控制器的增刪改查、場景管理、應用管理、在線調試、使用說明在線查看等功能。 能夠自由搭建并展示智能家居智能入戶、環境監測、安防監控、智能控制、遠程抄表等應用場景。 能夠顯示項目名稱、項目類型、創建時間，能夠顯示網關的ID、Mac地址、設備類型、連接類型、以及密鑰KEY； 支持普通ZigBee、315-ZigBee、433-ZigBee、紅外-ZigBee、WiFi、藍牙、LoRa、IPv6、ModbusRTU、CAN等不同協議的感知節點接入，兼容行業中常用的傳感器，至少支持模擬量modbus傳感器、數字量modbus傳感器、CAN總線傳感器的接入管理。 能夠顯示傳感器的ID、名稱、傳輸類型、在線狀態、實時采樣數據、執行器控制狀態等。 具有策略設置功能，可設置傳感器與執行器的聯動觸發條件、執行動作，以及聯動生效禁止。 具有定時控制功能。 平臺后臺主要采用Springboot框架、mybatis持久層、rabbitmq消息隊列技術并發處理來自傳感層、應用層的各種消息，采用Maven構建項目管理，具有Restful API二次開發接口。 前端采用最新的HTML5編程技術，Node.js語言；使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，用于創建圖像、下拉菜單、導航、警告框、彈出框等；使用HightChars圖表庫，實現網頁上各種動態圖表，滿足物聯網項目多樣化的前端顯示效果，采用Restful API與后臺交互。 開發環境：IDeaUL2018。 四、課程資源 1.包含Web應用技術課程實驗資源至少15個，分別為家庭設備信息界面、家庭照明控制界面設計、家庭溫濕度采集界面設計、光強調節界面樣式實驗、溫濕度環境監測界面樣式設計、空氣質量監測界面樣式設計、安防監測界面樣式設計、溫濕度調節設計、空氣質量調節設計、安防報警日志設計、門禁遠程控制設計、安防報警系統界面設計、溫濕度調節界面設計、家居光強調節、家庭用電統計界面等。 2.支持物聯網智能家居綜合應用課程實訓，內容為： (1)智能家居工程裝調實操不少于10個，包含供電系統裝調、RS485電表裝調、無線插座控制器裝調、無線調光控制器裝調、門磁探測器裝調、燃?xì)馓綔y(cè)器裝調、指紋門鎖裝調、電動窗簾控制裝調、IPCamera裝調。 (2)智能家居感知層組網傳輸不少于10個，包含ZigBee傳感器節點組網傳輸實驗、WiFi傳感器組網傳輸實驗、門磁探測器組網傳輸、燃?xì)馓綔y(cè)器組網傳輸、指紋門鎖組網傳輸、無線插座組網控制、無線調光組網控制、電動窗簾組網控制、電表組網傳輸、IPCamera網絡配置等 (3)云服務平臺智能家居場景搭建實訓案例1個，包含平臺登錄、項目新建、網關設備添加、網關軟件配置、環境監測數據上傳平臺、智能入戶數據上傳平臺、安防監測數據上傳平臺、遠程抄表數據上傳平臺、智能控制器平臺遠程控制等功能。 (4)智能家居網關應用開發實訓案例不少于5個，包含智能入戶應用程序開發、環境監測應用程序開發、安防監測應用程序開發、智能控制應用程序開發、遠程抄表應用程序開發等。 (5)智能家居Web應用開發綜合實訓案例1個，至少包含頁面設計、MQTT應用開發、Restful接口調用、圖表前端展示四個功能模塊。 |
