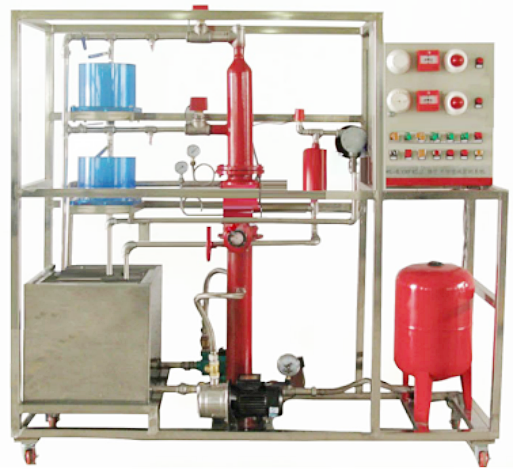

LG-LXN02型自動噴淋滅火系統實驗實訓裝置
一、裝置組成
LG-LXN02型 自動噴淋滅火系統實驗實訓裝置全部元器件均采用實物，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
LG-LXN02型 自動噴淋滅火系統實驗實訓裝置全部元器件均采用實物，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
二、系統實訓功能
LG-LXN02型 自動噴淋滅火系統實驗實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
★三、3D仿真軟件
1、虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；
2、虛擬沿海消防給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；
3、虛擬模擬火災消防操作；
4、虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；
5、虛擬管材加工及熱熔機操作
4、虛擬模擬故障操作處理及設備維護操作；
5、實訓裝置能進行設備的360度旋轉觀察；
四、系統技術指標
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜1500W
外型尺寸：2400×1000×1800cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
五、實訓項目
實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：未端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一：設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
六、配置清單
LG-LXN02型 自動噴淋滅火系統實驗實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
★三、3D仿真軟件
1、虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；
2、虛擬沿海消防給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；
3、虛擬模擬火災消防操作；
4、虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；
5、虛擬管材加工及熱熔機操作
4、虛擬模擬故障操作處理及設備維護操作；
5、實訓裝置能進行設備的360度旋轉觀察；
四、系統技術指標
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜1500W
外型尺寸：2400×1000×1800cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
五、實訓項目
實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：未端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一：設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
六、配置清單
|
序號
|
名稱
|
型號
|
數量
|
|
1
|
濕式報警閥
|
ZFDN-100
|
1
|
|
2
|
進水信號閥
|
100
|
1
|
|
3
|
水流指示器
|
50
|
1
|
|
4
|
閉式噴頭
|
DN20
|
1
|
|
5
|
隱蔽噴頭
|
DN20
|
1
|
|
6
|
壓力表
|
0.6MP
|
3
|
|
7
|
消防水箱
|
|
1
|
|
8
|
消防泵
|
0.75kw
|
1
|
|
9
|
高位水泵
|
0.75kw
|
1
|
|
10
|
不銹鋼機架
|
|
1個
|
|
11
|
控制柜
|
|
1個
|
|
12
|
水管套件
|
|
1套
|
|
13
|
銅球閥
|
1寸DN25
|
3個
|
|
14
|
止回閥
|
1寸DN25
|
2個
|
|
15
|
銅球閥
|
六分DN20
|
2
|
|
16
|
銅球閥
|
四分DN16
|
2個
|
|
17
|
1寸渡鋅管
|
|
1根
|
|
18
|
六分渡鋅管
|
DN25
|
1根
|
|
19
|
彎頭
|
1寸DN25
|
10
|
|
20
|
20彎頭
|
四分DN16
|
10
|
|
21
|
32三通
|
1寸DN25
|
5
|
|
22
|
25三通
|
六分DN20
|
10
|
|
23
|
20三通
|
四分DN16
|
3
|
|
24
|
32外絲
|
1寸DN25
|
15
|
|
25
|
25外絲
|
六分DN20
|
6
|
|
26
|
20外絲
|
四分DN16
|
4
|
|
27
|
100閥 蘭墊
|
|
2
|
|
28
|
1寸水箱墊片
|
|
4
|
|
29
|
100轉50大小頭
|
|
1
|
|
30
|
50轉1寸大小頭
|
|
1個
|
|
31
|
50轉20大小頭
|
50轉六分
|
1個
|
|
32
|
20內絲直通
|
六分
|
2個
|
|
33
|
觀察室
|
|
2個
|
|
34
|
不銹剛軟管
|
0.5M
|
2根
|
|
35
|
交流接觸器
|
220V四位主觸點
|
3個
|
|
36
|
24V繼電器
|
16腳
|
4只
|
|
37
|
開關電源24V
|
100W-24V
|
1
|
|
38
|
電源總開關
|
DZ47-63-2P-10A
|
1
|
|
39
|
消防噴淋3D仿真軟件
|
LIGONG
|
1
|
