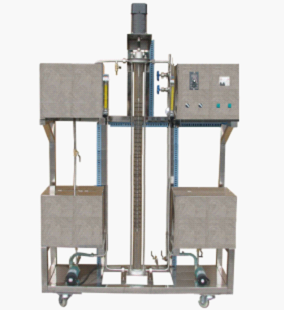

LG-ZPCQ型轉盤液液萃取實驗裝置

一、實驗?zāi)康模?br data-filtered="filtered" /> 1、能夠體現轉盤萃取塔的構造和操作方法。
2、測定不同萃取液流量對萃取效率的影響。
3、測定不同轉速對萃取效率的影響。
4、能夠在實驗中讓學生學會有關參數測量和控制儀器的使用方法。

二、主要配置：玻璃塔節、轉盤內構件、不銹鋼管路、原料液貯槽、萃余相貯槽、煤油槽、流量計、法蘭、閥門、輸送泵、加料泵、轉速控制裝置、轉動結構，不銹鋼控制屏及臺架。
三、技術參數：
1、玻璃萃取塔直徑：DN25mm，高度：1500mm。
2、轉盤數：15塊。
3、輸送泵、加料泵：分別將兩相液體輸送至高位槽中，采用微型磁力泵。
4、流量計流量：10-100L/h。
5、轉動機構：調速電機功率：75W，調速范圍：0-300轉/分。
6、控制屏面：溫度、流量、轉動頻率的顯示及調節。
7、實驗臺架及控制屏均為不銹鋼材質，結構緊湊、外形美觀、流程簡單、操作方便。
8、外形尺寸：800×650×2500 mm。
9、數據采集型（LG-ZPCQ/Ⅱ）：微機接口和數據處理軟件、溫度傳感器、轉速傳感器。能在線監測溫度、轉速等實驗數據。
