LGGD-S700K型提速道岔S700K轉轍機實訓演練平臺

一、設備概述
LGGD-S700K型提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。

二、平臺各部件間接口如下圖所示

該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。
三、軟件界面

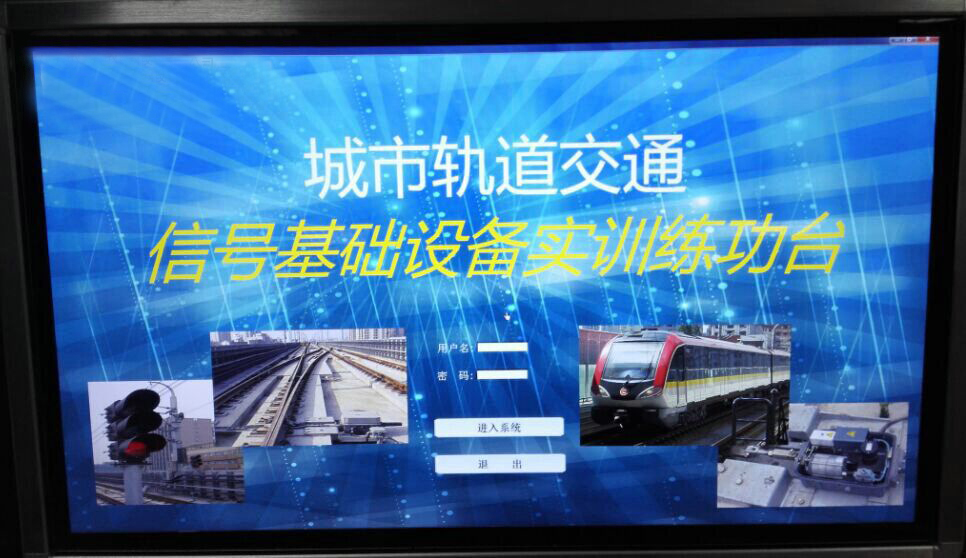

1、上位機登錄界面

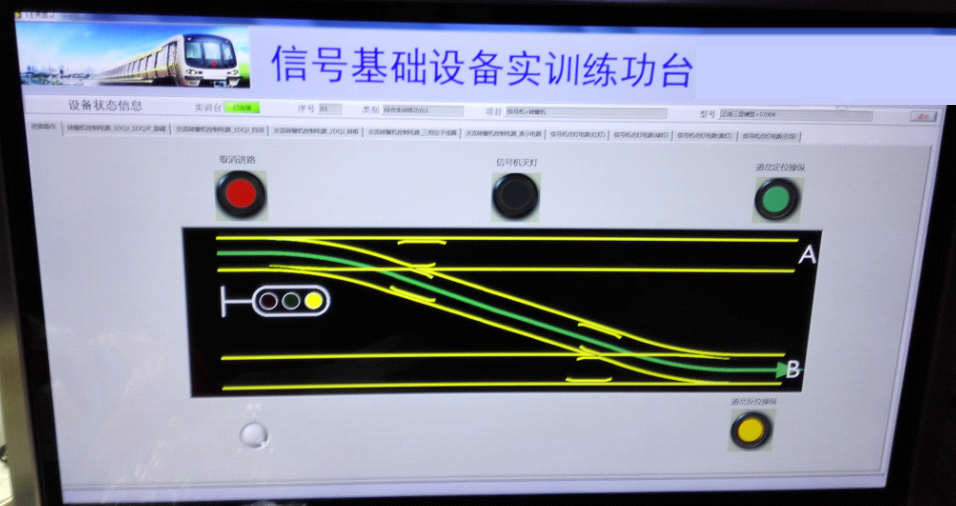

2、上位機道岔和信號操作界面

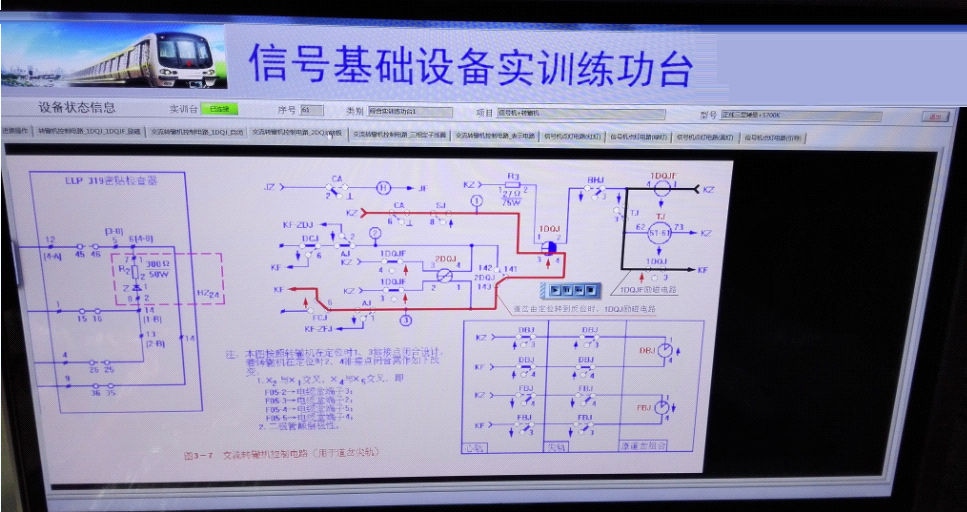

3、上位機電路演練界面

四、配置清單

序號	設備名稱	規格	單位	數量
1	信號組合柜	定制，且需符合鐵標要求	臺	1
2	信號繼電器	S700K轉轍機控制定型組合繼電器	個	10
3	轉轍機	S700K三相交流電動轉轍機	臺	1
4	線路及控制電路狀態顯示計算機	定制	臺	1
5	綜合顯示屏	高分辨率顯示器	臺	1
6	數字量驅動采集模塊	多路輸入輸出	套	1
7	24V電源模塊	供給信號繼電器	臺	1
8	AC220V轉三相交流380V電源模塊	S700K轉轍機動作	臺	1
9	斷路器			4
10	練功平臺車	定制	臺	1
11	動作桿與表示桿間連桿		套	1
13	繼電器座、盲板、機柜安裝輔件		套	1
14	機柜配線（含連接器、電纜、配線等）		套	1
