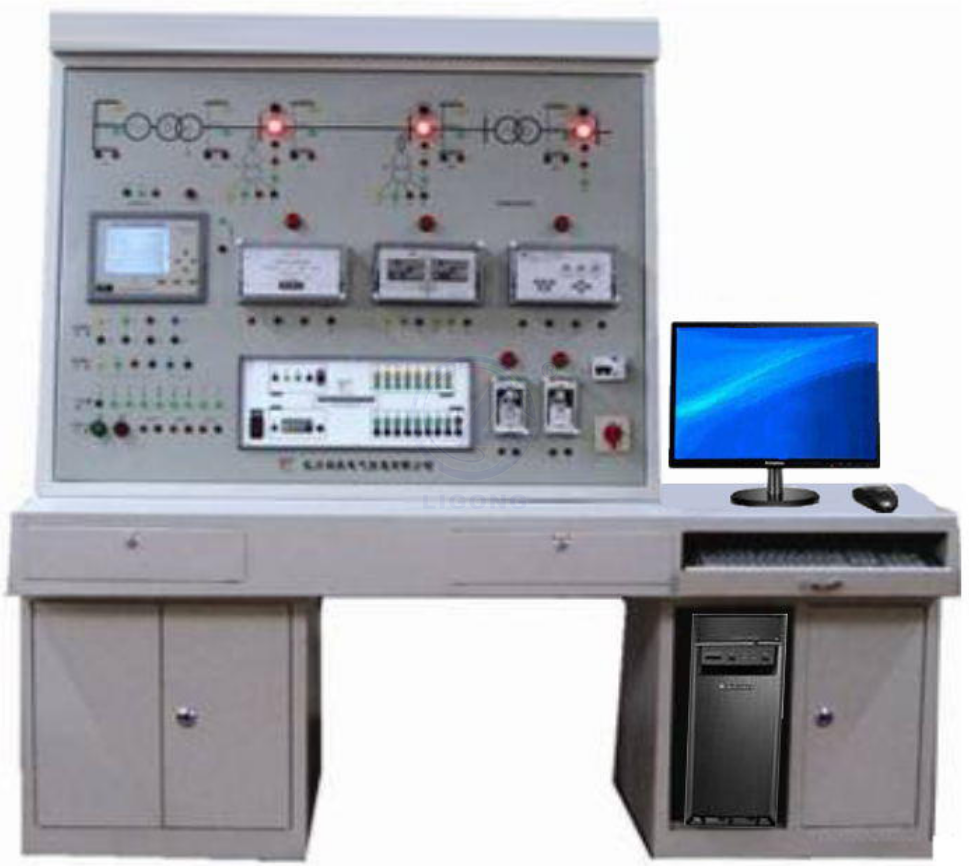

一、LG-DLK02型 多功能微機保護與變電站綜合自動化實驗培訓系統適用課程：

       LG-DLK02型 多功能微機保護與變電站綜合自動化實驗培訓系統適用于電氣類專業《電力系統繼電保護》、《電力系統微機保護》、《電力工程》、《工廠供電》等課程的教學實驗、課程設計及相關方向畢業設計。

二、系統構成：

1. 常規繼電器：電流繼電器、電壓繼電器、功率方向繼電器、差動繼電器、阻抗繼電器、信號繼電器、時間繼電器、中間繼電器、閃光繼電器
2. 多功能微機保護實驗裝置
3. 微機型繼電保護試驗測試儀
4. PC機，配套提供控制測試儀的繼電保護信號測試系統軟件和多功能微機保護實驗培訓系統軟件
5. 接觸器、控制回路板、信號燈、接線孔、標準測試線、開關、直流電源模塊
6. 實驗臺體，臺面上有線路模擬圖和控制回路圖
三、實驗項目：
1. 常規繼電器特性實驗
 1) 電流繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
 2) 電壓繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
 3) 功率方向繼電器特性實驗：測試繼電器的動作范圍、*大靈敏角、死區電壓、測試角度特性和伏安特性、測試繼電器的電流和電壓潛動現象
 4) 差動繼電器特性實驗：測試繼電器的動作差動電流、測試差動繼電器的制動特性（可手動描點，也可自動繪制制動特性曲線并在顯示器上顯示）
 5) 方向阻抗繼電器特性實驗：測試繼電器的*大靈敏角、自動及手動測試繼電器的動作特性（可手動描點，也可自動繪制動作特性曲線并在顯示器上顯示）、校驗整定阻抗、檢查繼電器的記憶作用
 6) 中間繼電器特性實驗
 7) 時間繼電器特性實驗
 8) 信號繼電器特性實驗：信號繼電器的動作復歸實驗
2. 數字式繼電器特性實驗
 1) 數字式電流繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
 2) 數字式電壓繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
 3) 數字式功率方向繼電器特性實驗：測試繼電器的動作范圍、*大靈敏角、死區電壓、測試角度特性和伏安特性、測試繼電器的電流和電壓潛動現象
 4) 數字式差動繼電器特性實驗：測試繼電器的動作差動電流、測試差動繼電器的制動特性（可手動描點或自動繪制制動特性曲線）
 5) 數字式阻抗繼電器特性實驗：可對全阻抗圓特性、方向阻抗圓特性、偏移阻抗圓特性、四邊形阻抗圓特性、直線型阻抗圓特性等多種特性的阻抗繼電器進行測試?？蓽y試繼電器的*大靈敏角、校驗整定阻抗、檢查繼電器的記憶作用、自動及手動測試繼電器的動作特性（可手動描點或自動繪制動作特性曲線，選擇自動測試方式時可以在顯示器上看到各種特性曲線的繪制過程）
 6) 數字式反時限電流繼電器特性實驗（可以在顯示器上看到反時限特性圖的繪制過程）
 7) 數字式零序電流、電壓繼電器特性實驗
 8) 數字式負序電流、電壓繼電器特性實驗
 9) 數字式反時限零序、反時限負序電流繼電器特性實驗
3. 微機保護綜合實驗
(A)10kV線路保護綜合實驗（可設置任意實驗?zāi)Ｐ停⒛苓M行故障錄波）
 1) 模擬系統正常﹑*大﹑*小運行方式實驗
 2) 模擬系統不同地點發生各種類型的短路實驗
 3) 10kV線路微機保護裝置基本功能試驗
 4) 電流速斷保護動作范圍測試實驗
 5) 限時電流速斷保護動作范圍測試實驗
 6) 定時限過電流保護動作范圍測試實驗
 7) 反時限過電流保護動作測試實驗
 8) 三段電流保護配合動作實驗
 9) 二段電流保護配合動作實驗
 10) 運行方式對保護靈敏度的影響及靈敏度校驗
 11) 負載變化時各保護動作情況實驗
 12) 后加速動作實驗
 13) 三段電流保護與自動重合閘綜合實驗
 14) 功率方向過電流保護實驗
 15) 零序電流保護實驗
 16) 零序電壓保護實驗
(b)35kV線路保護綜合實驗（可設置任意實驗?zāi)Ｐ?，并能進行故障錄波）
 1) 模擬系統正常﹑*大﹑*小運行方式實驗
 2) 模擬系統不同地點發生各種類型的短路實驗
 3) 35kV線路微機保護裝置基本功能試驗
 4) 電流速斷保護動作范圍測試實驗
 5) 限時電流速斷保護動作范圍測試實驗
 6) 定時限過電流保護動作范圍測試實驗
 7) 反時限過電流保護動作測試實驗
 8) 電流電壓連鎖保護實驗
 9) 低電壓閉鎖電流保護動作測試實驗
 10) 負載變化時各保護動作情況實驗
 11) 三段電流保護配合動作實驗
 12) 二段電流保護配合動作實驗
 13) 運行方式對保護靈敏度的影響及靈敏度校驗
 14) 后加速動作實驗
 15) 三段電流保護與自動重合閘綜合實驗
 16) 功率方向過電流保護實驗
 17) 零序電流保護實驗
 18) 零序電壓保護實驗
(c)110kV線路保護綜合實驗（可設置任意實驗?zāi)Ｐ停⒛苓M行故障錄波）
 1) 模擬系統正常﹑*大﹑*小運行方式實驗
 2) 模擬系統不同地點發生各種類型的短路實驗
 3) 110kV線路微機保護裝置基本功能試驗
 4) 距離I段（方向圓特性）動作范圍測試實驗
 5) 距離II段（方向圓特性）動作范圍測試實驗
 6) 距離III段（方向圓特性）動作范圍測試實驗
 7) 距離I段（四邊形特性）動作范圍測試實驗
 8) 距離II段（四邊形特性）動作范圍測試實驗
 9) 距離III段（四邊形特性）動作范圍測試實驗
 10) 負載變化時各保護動作情況實驗
 11) 三段距離保護配合動作實驗
 12) 測試運行方式是否對保護靈敏度有影響實驗
 13) 4段零序電流保護動作實驗
 14) 4段零序過電流保護靈敏度測試實驗
 15) 3段距離保護及4段零序過電流保護配合動作實驗
 16) 后加速動作實驗
 17) 三段距離保護與自動重合閘綜合實驗
 18) 系統振蕩對距離保護動作影響實驗
(D)變壓器保護綜合實驗（可設置任意實驗?zāi)Ｐ停⒛苓M行故障錄波）
 1) 模擬系統正常運行實驗
 2) 模擬系統不同地點發生各種類型的短路實驗
 3) 變壓器微機保護裝置基本功能試驗
 4) Y/△-11變壓器差動速斷保護實驗
 5) Y/△-11變壓器比率制動差動保護實驗
 6) Y/ Y -12變壓器差動速斷保護實驗
 7) Y/ Y -12變壓器比率制動差動保護實驗
 8) 變壓器電流速斷實驗
 9) 過電流保護實驗
 10) 低電壓起動的過電流保護實驗
 11) 復合電壓起動的過電流保護實驗
 12) 過負荷保護實驗
 13) 負載變化時過負荷保護動作情況實驗
 14) 零序過電流保護實驗
 15) 零序過電壓保護實驗
(E)電容器保護綜合實驗（可設置任意實驗?zāi)Ｐ停⒛苓M行故障錄波）
 1) 模擬系統正常運行實驗
 2) 模擬系統不同地點發生各種類型的短路實驗
 3) 電容器微機保護裝置基本功能試驗
 4) 限時電流速斷保護實驗
 5) 過電流保護和過電流保護配合動作實驗
 6) 限時電流速斷保護
 7) 零序過電壓保護實驗
 8) 零序電流保護實驗
 9) 過電壓保護實驗
 10) 母線失壓保護實驗
4. 電氣二次控制回路實驗
 1) 重復動作手動復歸的中央音響信號裝置實驗
 2) 具有燈光監視的斷路器控制回路實驗
 3) 閃光繼電器構成的閃光裝置實驗
 4) 帶防跳回路的斷路器控制回路實驗
 5) 就地手合、手分斷路器實驗
5. 自行設計的常規繼電器組合實驗
可對實驗臺現有的各種常規繼電器進行正確的連線后模擬實際中的各種繼電保護，并由測試儀對這些保護進行測試實驗?？赡M的繼電保護包括：電流速斷保護、限時電流速斷保護、過電流保護、帶方向的電流速斷保護、帶方向的限時電流速斷保護、電流電壓聯鎖速斷保護、帶時限電流電壓聯鎖速斷保護、低電壓啟動的過電流保護等。
6. 常規繼電保護與微機保護動作比較實驗
7. 自行設計的繼電保護實驗、課程設計及畢業設計
 1) 自行設定微機保護實驗?zāi)Ｐ蛯嶒?br />     實驗者不但可以使用面板上提供的典型實驗?zāi)Ｐ?，也可以設計任意結構的實驗?zāi)Ｐ瓦M行實驗。
 2) 新型保護原理、創新設計
    多功能微機保護實驗裝置部分硬件接口和通信協議開放，實驗者可自行編寫保護、測控、自動控制軟件，下載到裝置中進行測試。
 3) 繼電保護課程設計
    可利用本實驗臺進行繼電保護課程設計，方便地檢驗繼電保護課程設計成果。
 4) 畢業設計
    可作為保護、測控、自動控制相關方向的畢業設計平臺。
