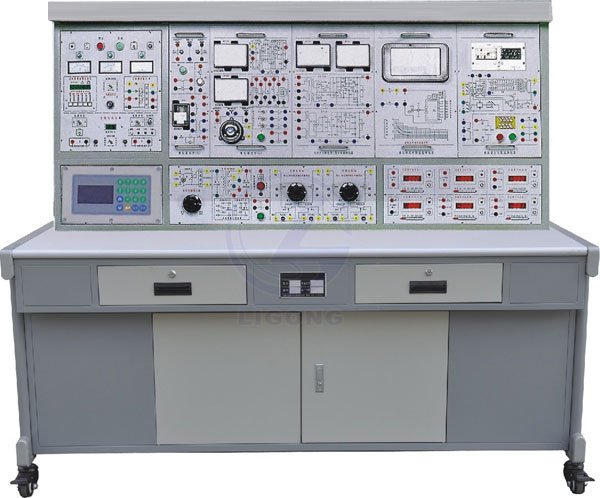

LG-DLX03型 繼電器特性及繼保實驗裝置
一、LG-DLX03型 繼電器特性及繼保實驗裝置產品特點
LG-DLX03型 繼電器特性及繼保實驗裝置實驗項目齊全，綜合了目前國內各類院校“電力系統繼電保護”、“工廠供電”等課程的實驗項目，實驗內容豐富，設計合理，有利于拓寬學生的知識面。 具有良好的兼容性和可擴展性。采用平臺式設計，實驗?zāi)K采用組件式，各?？筛鶕?jù)實驗教學需要，靈活選用實驗?zāi)K，以后需增加實驗的深度和廣度，只需添加部件即可。 繼電器特性及繼保實驗裝置的直觀性強。各繼電器均為凸出式，安裝在面板的表面，學生可清晰地看到各種繼電器的動作，方便地對繼電器整定值進行調節，同時，在各面板上均畫有繼電器等部件的電氣原理圖，完全和教材相符，有利于學生對書本知識的理解，提高實驗效果。
LG-DLX03型 繼電器特性及繼保實驗裝置的整套性強，實驗中需要的交直流電源、儀器儀表、繼電器及其實驗連接專用導線等所有部件配置齊全。學校購買時，不需要添加任何設備，即可完成所要求的實驗內容。的真實性，實驗中所采用的繼電器均為目前電力系統現場采用的繼電器，較好地反映了電力系統的現狀，為學生畢業后能夠迅速地從事繼電保護系統的設計、安裝、調試、檢修等工作打下了良好的基礎，結構合理性。整個結構采用三層框架式，面板排序按照實際線路的流程排列，實驗功能塊明晰，精心的設計使實驗者對系統的理解，接線方便，提高了實驗效率。完善的保護措施，提供了漏電斷路器等各種人身安全保護措施，實驗導線采用全封閉塑料導線，確保學生操作安全。各種儀表，電源均接有完善的保護功能。
二、實驗項目
1、繼電特性
(1)電流繼電器特性實驗 (8)閃光繼電器特性實驗
(2)電壓繼電器特性實驗 (9)三相一次重合閘裝置實驗
(3)電磁型時間繼電器實驗 (10)整流型方向阻抗繼電器特性實驗
(4)中間繼電器特性實驗 (11)差動繼電器實驗
(5)信號繼電器特性實驗 (12)功率方向繼電器特性實驗
(6)晶體管負序電壓繼電器實驗 (13)反時限過流繼電器特性實驗
(7)沖擊繼電器特性實驗
2、線路保護
(1)6-10KV線路過電流保護實驗 (7)自動重合閘后加速保護電路
(2)低電壓?jiǎn)?dòng)過電流保護及過負荷保護實驗 (8)功率方向過流保護實驗
(3)重復動作手動復歸中央信號裝置實驗 (9)反時限過流保護動作特性實驗
(4)重復動作自動復歸中央音響信號裝置實驗 (10)距離保護及階段式方向距離保護整定實驗
(5)具有燈光監視的斷路器控制回路實驗 (11)單側電源輻射式輸電線路三段式電流保護實驗
(6)自動重合閘前加速保護實驗
3、綜合實驗及考核實驗（由學生自行設計線路進行考核）
(1)過流保護與三相自動重合閘實驗與考核
(2)低電壓?jiǎn)?dòng)過電流保護與自動重合閘(后加速)綜合實驗與考核
(3)電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核
(4)過電壓保護與自動重合閘(后加速)綜合實驗與考核
(5)三段式電流保護與自動重合閘(后加速)綜合實驗與考核
(6)過電流保護與自動重合閘(前加速)綜合實驗與考核
(7)低電壓?jiǎn)?dòng)過電流保護與自動重合閘(前加速)綜合實驗與考核
(8)電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核
(9)過電壓保護與自動重合閘(前加速)綜合實驗與考核
(10)三段式電流保護與自動重合閘(前加速)綜合實驗與考核
三、實驗臺配置說明
1、主控制屏
(1)EPL-17 三相電源 (7) EPL-11 交流電壓表
(2)EPL-01C 斷路器及控制回路 (8) EPL-12 交流電流表
(3)EPL-41 電阻盤(1) (9) EPL-19 直流儀表
(4)EPL-42 電阻盤(2) (10)EPL-15 電秒表和相位儀
(5)EPL-43 電阻盤(3) (11)EPL-13 光字牌
(6)EPL-18 直流電源及母線 (12)EPL-25 信號指示
EPL-04 繼電器(一)
EPL-05 繼電器(二)
EPL-06 繼電器(四)
EPL-07 繼電器(五)
2、實驗組件
(1) EPL-04 繼電器(一)(DL-20電流繼電器2只)
(2) EPL-05 繼電器(二)(DS-20時間繼電器、DY-20C低電壓繼電器)
(3) EPL-06 繼電器(四)(DZ-31B中間繼電器、DZS-12B中間繼電器)
(4) EPL-07 繼電器(五)(DX-8信號繼電器2只)
(5) EPL-08 繼電器(八)(自動重合閘)
(6) EPL-09 繼電器(六)(差動繼電器)
(7) EPL-10 繼電器(七)(功率方向繼電器)
(8) EPL-26 繼電器(十三)(負序電壓繼電器)
(9) EPL-27 繼電器(九)(沖擊繼電器)
(10)EPL-28 繼電器(十)(阻抗繼電器)
(11)EPL-29 繼電器(十二)(過流繼電器)
(12)EPL-30 繼電器(十一)(閃光繼電器)
(13)EPL-32 繼電器(三)
(14)EPL-31 萬能轉換開關
(15)EPL-14 按鈕及電阻盤
(16)EPL-16A 微機保護
四、移相器
1、高可靠性安全實驗導線及配件
EPL-26 繼電器(十三) EPL-28 繼電器(十) EPL-14 按鈕及電阻盤
EPL-27 繼電器(九) EPL-29 繼電器(十二)
EPL-31 萬能轉換開關 EPL-08 繼電器(八) EPL-09 繼電器(六) EPL-10 繼電器(七)
EPL-32 繼電器(三)
五、實驗裝置的性能說明
本裝置控制屏采用三層鋁合金框架形成，面板共分三層：低層為一次系統，由三相交流電源，斷路器，可調電阻盤(模擬輸電線路)、負載等組成，中間層為活動模塊，由二次回路的繼電器和自動裝置組成，用戶可根據需要進行選擇及擴展，上層為活動模塊，由二次回路的交直流儀表，光字牌、音響和燈光等組件構成。整個結構設計合理，功能明確。
1、安全保護功能
控制屏電源由接觸器通過啟、停按鈕進行控制。
裝有電流型漏電保護裝置，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。
調壓器輸出接有高靈敏度的電子線路過流保護，相同，線間過電流或直接短路均能自動保護。
各種儀表，電源均接有完善的保護功能。
實驗導線采用全封閉塑料導線，確保學生操作安全。
2、一次回路部分
EPL-17：三相交流電源
通過三相調壓器和移相器分別輸出0～100V連續可調交流電壓，*大功率達3KVA，*大電流達10A，并帶有電流型漏電保護器和高靈敏度互感器組成的電子線路雙重保護，一旦過流或發生短路自動切斷電源，對調壓器和移相器進行保護。 帶有一指針式交流電壓表監視三相交流電壓輸出。
EPL-01C：斷路器及控制回路
帶有一合閘按鈕和一分閘按鈕，可分別手動控制斷路器的合閘和合閘。并有合閘線圈和分閘線圈以及常開和常閉輔助觸點引出，可由繼電器控制。
EPL-20：變壓器及單相可調交流電源
內有一輸出功率為0.5KVA的單相調壓器，可輸出0-220V連續可調單相交流電壓，并接有降壓變壓器，可輸出*大電流達20A。
EPL-41：可調電阻盤(模擬線路)
EPL-42：可調電阻盤(模擬線路)
EPL-43：可調電阻盤(模擬線路)
3、二次回路測量和顯示部分
EPL-11交流電壓表 兩只
EPL-12交流電流表 兩只
精度達0.5級，帶有量程切換，并具有過壓、過流保護。
EPL-13：告警光字牌
帶有6塊告警光字牌，分別指示電流速斷保護，帶時限電流速斷保護，定時限過流保護等，有1塊作其他保護用。
EPL-15：電秒表和相位儀
電秒表：采用單片機制作，帶有啟動和停止接線柱，顯示單位分別為s和ms，量程可實現自動切換。
相位儀：采用單片機制作，根據輸入電壓(0～150V)和電流(0～1A)判斷電壓和電流的相位角(-180°<φ<180°)
EPL-18：直流電源及母線
提供二次回路所需的220V直流電壓，帶有過流保護和發光二極管指示。 提供控制小母線輸出。
EPL-19：直流儀表
分別提供0～300V直流電壓表和0～2A直流電流表各1只，3位半得顯示，精度0.5級。
EPL-25：信號，音響組件
黃、紅、綠指示燈各1只，蜂鳴器1只。
4、實驗組件
EPL-04繼電器(一)
該模塊是兩只DL-21C的電磁式電流繼電器，用于電機、變壓器及輸電線路的過負荷與短路保護線路中，作為啟動元件。
EPL-05繼電器(二)
該模塊是一只DY-28C低電壓繼電器和一只DS-21時間繼電器組成。DY-28C低電壓繼電器主要用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。DY-21時間繼電器，作為輔助元件用于各種保護和自動線路中，使被控元件的動作得到可調的延時。
EPL-06繼電器(四)
該模塊是一只DZ-31B中間繼電器和一只DZS-12B的延時中間繼電器。DZ-31B中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點的數量和容量。DZS-12B繼電器作為延時返回繼電器，用于直流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點的數量和容量。
EPL-07繼電器(五)
該模塊是兩只電流型DX-8型信號繼電器，用于直流操作的保護和自動控制線路中，作為動作指示器。
EPL-08繼電器(八)
該模塊是一只DH-3型三相一次自動重合閘，用于輸電線路上實現三相一次重合閘的控制回路中。
EPL-09繼電器(六)
該模塊是一只DCD-5A型差動繼電器，用于兩繞組或三繞組電力變壓器的單相保護線路中，作為主保護?？梢酝暾⒚黠@的測出工作電流、制動電流及它們的相位差制動特性曲線。
EPL-10繼電器(七)
該模塊是一只LG-11行功率方向繼電器，用于在相間方向保護中作為功率方向的判別元件?？梢酝暾⒚黠@的測出其角度特性及伏安特性曲線。
EPL-26繼電器(十三)
該模塊是一只BFY-13型晶體管負序電壓繼電器，用于發電機和變壓器的繼電保護線路中，作為電壓閉縮元件，以反應不對稱短路時電壓的負序分量。
EPL-27繼電器(九)
該模塊是一只ZC-23型沖擊繼電器，該繼電器是一種由電容、二極管、濾波器及干簧繼電器等元器件構成的沖擊繼電器。可供直流電源操作的繼電保護及自動控制系統中作集中信號之用。
EPL-28繼電器(十)
該模塊是一只LZ-21型阻抗繼電器，該繼電器為整流型方向阻抗繼電器，用于大電流或小電流接地系統的距離保護中作測量元件，可以滿足線路繼電保護的選擇性、靈敏性以及快速切除故障的要求。
EPL-29繼電器(十二)
該模塊是一只GL-25反時線過流繼電器，用于保護電動機、變壓器與輸電線路的過負荷及短路保護。用于具有反時限及定時限 工作實現要求的保護回路中。
EPL-30繼電器(十一)
該模塊是一只DX-3型閃光繼電器，用作信號指示之用，當被保護系統發生故障，主繼電器動作時，通過閃光繼電器的觸點控制各種燈光信號。
EPL-31萬能轉換開關
該模塊是一只LW2-Z-1a.4.6a.40.20.20/F8型萬能轉換開關和一只LW2-1.1/F4-X型萬能轉換開關組成，主要用于綜合實驗中更好的模擬現場控制。提高實驗的實驗的真實可靠性。
EPL-32繼電器(三)
該模塊是一只DL-21C電流繼電器和一只DS-21時間繼電器組成。
EPL-33繼電器(十五)
該模塊是一只BT-1B/R型同步檢查繼電器，用于雙電源供電系統自動重合閘線路中，作為有無電壓和同期的檢查元件。
EPL-34繼電器(十六)
該模塊是一只DZB-14B型電壓?jiǎn)?dòng)電流自保持的中間繼電器，具有自保持繞組，用于直流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點的數量和容量。
