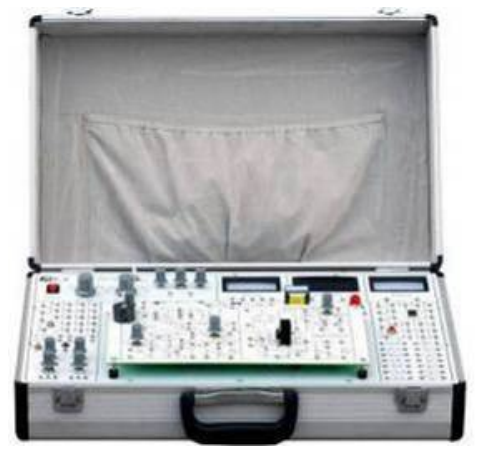

LGY-DL07B型模擬電路實驗箱
一、設備概述
LGY-DL07B型模擬電路實驗箱采用選用優質高強度PCB材料作基板、鋁合金外框搭配天然綠色硬質塑料，外觀優美大方；該產品是模擬電路、電子技術基礎以及課程設計的基本實驗教學儀器，它是根據各個學校的老師對電子教學要求以及現代教學特征來量身制作的，產品性能穩定、可操作性強，能很好的帶學生‘入門’，其到了培養和增強學生動手能力、分析能力，是高等學院、職業學院、中專學校的理想教學設備
二、設備技術指標
1．環境溫度：-5℃～40℃
2．相對濕度：≤85%(25℃)
3．整機功耗：30W
4．外型尺寸：510×320×110mm
5．電源輸入：AC220V±10%
6．電源輸出：DC ±12V/1A、±5V/1A各一路；；AC 50Hz 6V、9V、12V、15V/0.2A ； AC雙12V/0.2A各一路
7．信號源：函數發生器：輸出波形：方波、三角波、正弦波及可進行幅度、頻率、占空比的調節；幅值：0～500mV、0～12V、兩檔連續可調；頻率范圍： 分六檔1HZ～10HZ、10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ、100KHZ～1MHZ。
8．表頭部分：直流數字毫安表(0.5級)量程：0-2000mA；數字直流電壓表量程：0-30V；直流電壓表量程： 0-15V
