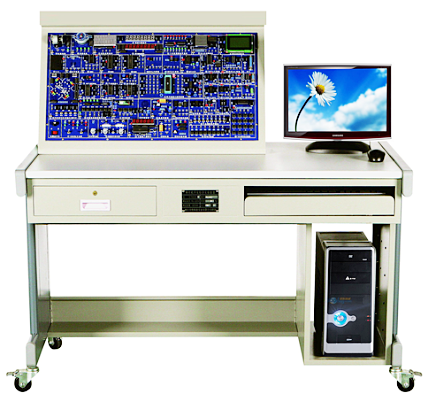

LG-ND03型單片機技術實訓裝置

LG-ND03型 單片機技術實訓裝置是根據職業教育的教學和實訓要求而研發的,適合高職院校、職業學校的《單片機原理與應用》,《單片機應用與實訓》等課程的教學實驗。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通信等實訓,內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。

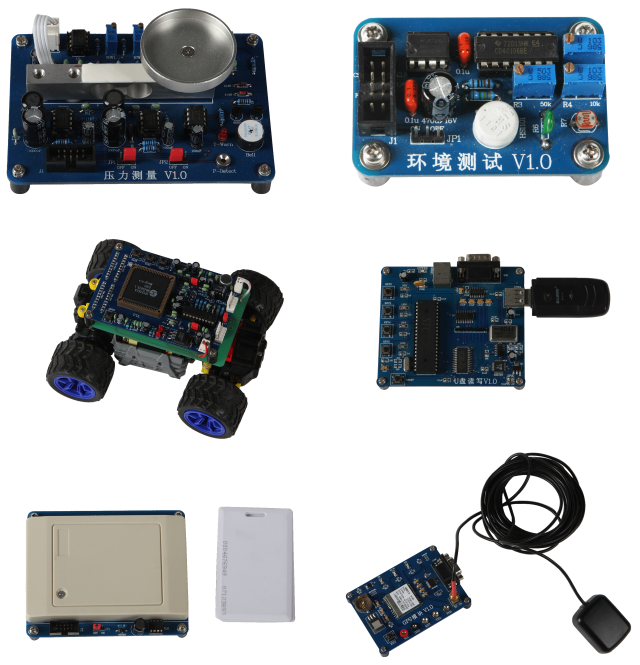

實訓包圖:

一、裝置特點
1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構,單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口,學生可以對各個應用接口電路進行單獨實訓,也可以組合多個應用接口電路進行綜合應用實訓。
2.提供了豐富的接口電路,如開關輸入,陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等,這些單片機接口電路涵蓋了MCU的各個應用領域。
二、技術性能
輸入電源:單相三線~220V±10% 50Hz
工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
裝機容量:<0.5kVA
外形尺寸:1287mm×723mm×1279mm
安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
三、實訓裝置的基本配置及功能
LG-ND03型 單片機技術實訓裝置由控制屏、實驗桌和實訓禮包組成。
(一)控制屏
1.直流電源:+5V(5A)/-5V(1A)/+12V(1A)/-12V(1A)各一組。
2.實驗平臺具體模塊配置如下表:
1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構,單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口,學生可以對各個應用接口電路進行單獨實訓,也可以組合多個應用接口電路進行綜合應用實訓。
2.提供了豐富的接口電路,如開關輸入,陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等,這些單片機接口電路涵蓋了MCU的各個應用領域。
二、技術性能
輸入電源:單相三線~220V±10% 50Hz
工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
裝機容量:<0.5kVA
外形尺寸:1287mm×723mm×1279mm
安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
三、實訓裝置的基本配置及功能
LG-ND03型 單片機技術實訓裝置由控制屏、實驗桌和實訓禮包組成。
(一)控制屏
1.直流電源:+5V(5A)/-5V(1A)/+12V(1A)/-12V(1A)各一組。
2.實驗平臺具體模塊配置如下表:
|
輸入接口
|
單次脈沖源
|
常用接口芯片
|
單片機*小應用系統
|
|
八位邏輯電平(開關輸入)
|
串行轉換并行接口
|
||
|
時鐘發生器
|
并行轉換串行接口
|
||
|
查詢式鍵盤
|
74LS138譯碼器接口
|
||
|
陣列式鍵盤
|
擴展輸入74LS245接口
|
||
|
撥碼開關
|
擴展輸出74LS273接口
|
||
|
0~5V直流可調電源
|
7279鍵盤顯示接口
|
||
|
輸出接口
|
十六位邏輯電平顯示
|
I2C總線接口
|
|
|
串行靜態顯示
|
看門狗接口
|
||
|
動態掃描顯示
|
8155并行擴展接口
|
||
|
16×16點陣顯示
|
8255并行擴展接口
|
||
|
雙色點陣顯示
|
8253定時器/計數器擴展接口
|
||
|
繼電器控制
|
實時時鐘
|
||
|
音頻驅動
|
語音錄放(含麥克風)
|
||
|
數據轉換
|
串行A/D轉換接口
|
存儲器接口芯片
|
93C46串行EEPROM接口
|
|
串行D/A轉換接口
|
Flash ROM
|
||
|
并行D/A轉換接口
|
EEPROM
|
||
|
并行A/D轉換接口
|
SRAM
|
||
|
MC14433轉換接口
|
IC卡接口
|
||
|
F/V轉換接口
|
常用外設
|
溫度傳感器及溫度控制
|
|
|
V/F轉換接口
|
紅外收發
|
||
|
通信接口芯片
|
RS-232通信接口
|
步進電機模擬
|
|
|
RS-485通信接口
|
直流電機驅動(實物)
|
||
|
功能模塊
|
計數器/頻率計電路
|
步進電機驅動(實物)
|
|
|
信號源
|
方波、三角波、正弦波
|
應用電路
|
汽車信號燈/交通燈/舞臺燈模擬
|
(二)單片機項目實訓包
提供獨立的單片機實訓項目包,用戶可根據需要進行選配。
提供獨立的單片機實訓項目包,用戶可根據需要進行選配。
|
實訓包名稱
|
配 件
|
說明
|
|
|
配件名稱
|
數量
|
||
|
語音識別機器人
|
語音識別控制模塊
|
1個
|
單片機對語音進行識別,可以控制機器人前進、后退、左轉、右轉、跳舞、發射飛盤等動作。
|
|
機器人
|
1個
|
||
|
機器人驅動板
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
語音遙控小車
|
語音識別控制模塊
|
1個
|
單片機對語音進行識別,可以控制小車前進、后退、左轉、右轉等動作。
|
|
小車車體(越野型)
|
1個
|
||
|
小車驅動板
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
超聲波倒車雷達
|
51單片機系統
|
1個
|
使用一對超聲波傳感器,單片機根據發射與接收超聲波信號的時間差來計算距離,帶溫度補償,結果用數碼管顯示
|
|
超聲波測距模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
環境測試儀
|
51單片機系統
|
1個
|
使用溫度、濕度、光強傳感器,測量環境溫度和濕度及光線明暗
|
|
環境測試模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
出租車計價器
|
51單片機系統
|
1個
|
直流電機模擬車輪,用霍耳傳感器測里程,用LCD顯示里程、單價、總價、等待時間等信息
|
|
液晶顯示模塊
|
1個
|
||
|
直流電機模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
數字式多路溫度采集系統
|
51單片機系統
|
1個
|
對8組DS18B20同時進行溫度采集和顯示
|
|
DS18B20模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
數據采集系統
|
51單片機系統
|
1個
|
采用AD轉換器轉換模擬信號,再通過單片機串口發送到PC機,PC機對收到的數據進行顯示
|
|
數據采集模塊
|
1個
|
||
|
串行通信模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
交通燈控制系統
|
51單片機系統
|
1個
|
用雙色LED模擬交通燈,數碼管顯示倒計時秒數,有人工控制、設置功能
|
|
交通燈模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
直流、步進電機控制系統
|
51單片機系統
|
1個
|
PWM控制直流電機正反轉、調速,用編碼盤測速;步進電機方向、速度控制
|
|
電機控制模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
公交車報站器
|
51單片機系統
|
1個
|
公交車報站,語音提示,可進行語音錄放控制
|
|
語音錄放模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
紅外測溫儀
|
51單片機系統
|
1個
|
使用熱釋紅外傳感器,實現非接觸測量人體、物體溫度,用數碼管顯示
|
|
紅外測溫模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
數字電子鐘
|
51單片機系統
|
1個
|
年、月、日、星期、時、分、秒顯示,可設置初值
|
|
液晶顯示模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
手機游戲
|
51單片機系統
|
1個
|
單片機實現俄羅斯方塊游戲,用LCD顯示,鍵盤控制
|
|
液晶顯示模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
電子稱
|
51單片機系統
|
1個
|
測量物體質量,用數碼管顯示,提供法碼,量程500克
|
|
壓力測量模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
考勤機
|
51單片機系統
|
1個
|
ID卡應用于考勤機,身份識別
|
|
讀卡器模塊
|
1個
|
||
|
鍵盤顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
U盤、SD卡讀寫器
|
U盤、SD卡讀寫模塊
|
1個
|
可讀寫U盤/SD卡文件,U盤/SD卡用戶自配
|
|
配件、技術資料
|
1份
|
||
|
MP3音樂播放器
|
MP3播放模塊
|
1個
|
可播放MP3音樂,并可自由更新MP3文件
|
|
配件、技術資料
|
1份
|
||
|
無線語音傳輸系統
|
51單片機系統
|
1塊
|
無線數傳模塊實現語音傳輸,注:用戶至少配兩套系統才能完成傳輸功能
|
|
無線通信模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
基于CAN總線的汽車車窗控制
|
51單片機系統
|
1個
|
CAN總線方式通信,控制車窗的開合(模擬),注:用戶至少配兩套系統才能完成傳輸功能
|
|
CAN通信模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
網絡家電
|
以太網通信模塊
|
1個
|
通過以太網控制(模擬)空調機的啟動、停止和設置
|
|
配件、技術資料
|
1份
|
||
|
GSM通信系統
|
51單片機系統
|
1塊
|
單片機控制GSM通信模塊實現短信收發
|
|
GSM網絡通信模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
|
GPS定位系統
|
51單片機系統
|
1塊
|
單片機讀取GPS模塊信號:時間、經度、緯度、海拔、移動速度等,用LCD顯示
|
|
GPS模塊
|
1個
|
||
|
液晶顯示模塊
|
1個
|
||
|
配件、技術資料
|
1份
|
||
