LGARM-A8型 ARM嵌入式教學科研平臺
一、產品簡介
LGARM-A8型 ARM嵌入式教學科研平臺是針對全國大專院校嵌入式系統、及相關實驗室建設而精心設計推出的綜合實驗平臺。
該ARM嵌入式教學科研平臺以領先的ARM Cortex-A8架構處理器為核心，配備豐富的外設接口、功能完善的軟硬件系統，可擴展性高，綜合了多種低、中、高端嵌入式系統教學實驗平臺的優勢和特點，適合教學實驗及科學研究、緊貼產品化主流技術及發展趨勢，可以完全滿足高校嵌入式教學的相關需求和實驗室方案建設。
二、產品特點
1、高性能的ARM Cortex-A8架構硬件處理器，可以流暢的部署和運行大型系統和應用，全面支持Linux、Android、WindowsCE系統實驗體系；
2、板載接口*全面，涵蓋幾乎所有嵌入式系統常見接口，音視頻接口、圖像輸入輸出接口、總線接口、控制接口、存儲接口、通訊接口、調試接口和擴展接口；
3、板載多種傳感器，板載光敏傳感器、溫濕度傳感器、三軸加速度傳感器、FM收音機，豐富的數據處理功能和應用；
4、擴展性強，通過主板擴展接口，可以方便進行系統升級和定制擴展模塊，支持多種產品配套的擴展模塊；
二、硬件資源
三、軟件資源
四、實驗項目
1、嵌入式Linux部分
2、Android系統開發部分
LGARM-A8型 ARM嵌入式教學科研平臺是針對全國大專院校嵌入式系統、及相關實驗室建設而精心設計推出的綜合實驗平臺。
該ARM嵌入式教學科研平臺以領先的ARM Cortex-A8架構處理器為核心，配備豐富的外設接口、功能完善的軟硬件系統，可擴展性高，綜合了多種低、中、高端嵌入式系統教學實驗平臺的優勢和特點，適合教學實驗及科學研究、緊貼產品化主流技術及發展趨勢，可以完全滿足高校嵌入式教學的相關需求和實驗室方案建設。
1、高性能的ARM Cortex-A8架構硬件處理器，可以流暢的部署和運行大型系統和應用，全面支持Linux、Android、WindowsCE系統實驗體系；
2、板載接口*全面，涵蓋幾乎所有嵌入式系統常見接口，音視頻接口、圖像輸入輸出接口、總線接口、控制接口、存儲接口、通訊接口、調試接口和擴展接口；
3、板載多種傳感器，板載光敏傳感器、溫濕度傳感器、三軸加速度傳感器、FM收音機，豐富的數據處理功能和應用；
4、擴展性強，通過主板擴展接口，可以方便進行系統升級和定制擴展模塊，支持多種產品配套的擴展模塊；

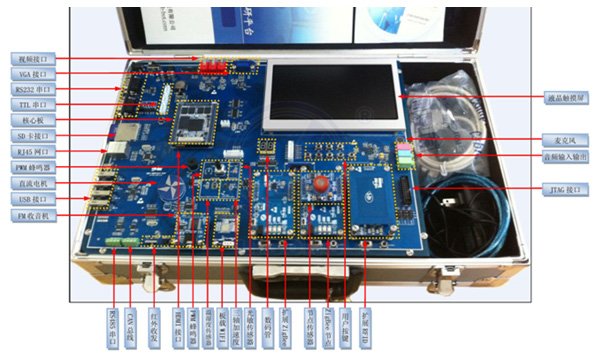

二、硬件資源
| CPU處理器 |
Samsung S5PV210,Cortex-A8,主頻為1GHz 內置PowerVR SGX540高性能圖形引擎 支持流暢的2D/3D圖形加速 *高可支持1080p@30fps硬件解碼視頻流暢播放，格式可為MPEG4, H.263, H.264等 |
| DDR2內存 |
Size: 512MB 32bit數據總線 運行頻率: 200MHz |
| NAND FLASH | SLC NAND Flash: 1GB |
| LCD液晶和觸摸屏 | 7寸TFT LCD，電阻式觸摸屏，支持校準，預留電容屏接口 |
| RJ45網口 | 1個DM9000AEP網卡，10/100M自適應 |
| TV-OUT視頻輸出 | 1路TVOUT視頻輸出接口 |
| AV-IN視頻輸入 | 2路AV視頻輸入接口，可直接連CCD攝像頭 |
| UART串口 | 2路DB9 RS232串口接口，引出4路TTL UART接口 |
| VGA接口 | 1路VGA接口，可外接顯示器 |
| USB接口 | 4路USB Host2.0接口，1路MiniUSB Slave2.0接口 |
| 音頻輸入輸出 | 1路3.5mm立體聲音頻輸出接口，1路麥克風輸入 |
| SD卡接口 | 1路標準SD卡插座 |
| HDMI接口 | 1路HDMI輸出接口 |
| RS485總線 | 1路RS485接口 |
| I2C總線 | 1個I2CEEPROM(256Byte)芯片,用于測試，預留1路I2C接口 |
| SPI總線 | 1路SPI總線連接數碼管，1路連接CAN，1路SPI接口引出 |
| CAN總線 | 1路CAN總線接口 |
| 紅外 | 1路紅外通訊接收頭，1路遠程紅外遙控頭 |
| ADC輸入 | 6路ADC接口引出，1路連接可調電阻，1路接可調光敏電阻 |
| PWM蜂鳴器 | 1路PWM蜂鳴器 |
| 直流電機 | 1路直流電機，PWM控制，可正反方向及速度控制 |
| CMOS Camera | 1路CMOS 高清攝像頭接口 |
| 中斷按鍵 | 8個中斷按鍵，用于用戶輸入控制 |
| 數碼管顯示 | 雙段8位數碼管顯示器 |
| LED燈 | 5個LED燈，用于測試 |
| RTC時鐘 | 1個RTC時鐘備份 |
| 板載FM接口 | 板載FM收音機模塊接口 |
| 板載傳感器 | 主板自帶三軸加速度傳感器、光敏傳感器、溫濕度傳感器 |
| 板載WIFI接口 | 1路SDIO接口，用于連接WIFI模塊 |
| 板載GPRS接口 | 1路板載GPRS通訊模塊接口 |
| 板載GPS接口 | 1路板載GPS定位模塊接口 |
| 板載RFID接口 | 板載高頻RFID讀寫卡模塊接口 |
| 擴展接口 |
板載擴展接口，以下各模塊皆可任意替換上述板載模塊 可擴展連接配套GPRS模塊 可擴展連接配套GPS模模塊 可擴展連接配套USB攝像頭模塊 可擴展連接FM收音機模塊 可擴展連接CAN總線節點模塊 可擴展連接RS485通訊模塊 可擴展連接條碼掃描儀模塊 可擴展連接微型打印機模塊 可擴展連接指紋識別模塊 可擴展連接ZigBee模塊 可擴展連接IPv6模塊 可擴展連接WIFI模塊 可擴展連接Bluetooth模塊 可擴展連接RFID模塊 可擴展連接20幾種傳感器模塊 |
| 操作系統OS | Linux2.6.35\Linux3.0.5\Android4.0\Android2.3\WindowsCE6.0 |
| Bootloader | U-Boot |
| 文件系統 | YAFFS2\CRAMFS\FAT32 |
| 圖形UI | Qt4/embedded、Qtopia4 |
| 應用DEMO | 基于Qt的圖形接口控制DEMO：視頻監控、ADC采樣、PWM蜂鳴器控制、電機控制、傳感器數據采樣繪圖、GPRS撥號通訊、GPS地圖定位、RFID電子錢包、指紋識別、條碼掃描儀模塊應用等等 |
1、嵌入式Linux部分
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 1.2 Linux系統開發環境 |
| 第二章. 基礎應用實驗 |
| 實驗一. 實驗環境使用入門 |
| 實驗二. 多線程程序設計 |
| 實驗三. 串口程序設計 |
| 實驗四. ADC轉換實驗 |
| 實驗五. 溫濕度采樣實驗 |
| 實驗六. 光敏傳感器實驗 |
| 實驗七. 電機控制實驗 |
| 實驗八. RS485總線通訊實驗 |
| 實驗九. 基于SPI總線的數碼管實驗 |
| 實驗十. 基于IIC總線的EEPROM讀寫實驗 |
| 實驗十一. 三軸加速度采集實驗 |
| 實驗十二. SOCKET網絡編程 |
| 實驗十三. 嵌入式SQLite應用 |
| 實驗十四. 嵌入式WebServer移植 |
| 實驗十五. 基于V4L2的USB攝像頭視頻采集 |
| 實驗十六. 實現基于WebServer的網絡視頻 |
| 實驗十七. 實現基于WebServer的網絡視頻之?dāng)U展實驗 |
| 實驗十八. VGA輸出實驗 |
| 第三章. 基于Qt的GUI實驗 |
| 實驗一. 搭建本機Qt開發環境 |
| 實驗二. 基于QtDesigner的程序設計 |
| 實驗三. 搭建Qt/Embedded ARM環境 |
| 實驗四. 直流電機控制實驗 |
| 實驗五. 數碼管顯示控制實驗 |
| 實驗六. ADC采樣圖形界面實現實驗 |
| 第四章. 底層系統構建實驗 |
| 實驗一 Linux內核裁剪與編譯 |
| 實驗二 構建根文件系統 |
| 第五章. 通訊模塊實驗 |
| 實驗一 GPRS通訊模塊實驗 |
| 實驗二 GPS通訊模塊實驗 |
| 實驗三 藍牙無線通訊實驗 |
| 實驗四 紅外通訊實驗 |
| 第六章. 設備底層驅動實驗 |
| 實驗一. 內核驅動入門 |
| 實驗二. LED燈控制實驗 |
| 實驗三. 按鍵中斷驅動及控制 |
| 實驗四. PWM蜂鳴器驅動及控制 |
| 實驗五. ADC驅動及采樣 |
| 實驗六. 基于SPI總線的CAN總線通訊實驗 |
| 實驗七. LCD設備驅動及控制 |
| 實驗八. SD卡接口實驗 |
| 實驗九. U盤接口使用 |
| 第七章. 擴展模塊實驗 |
| 實驗一.3G模塊上網實驗 |
| 實驗二. RFID讀卡實驗 |
| 實驗三. 條形碼掃描實驗 |
| 實驗四. 微型打印機實驗 |
| 實驗五. 指紋驗證實驗 |
| 實驗六. GPRS模塊實驗之STM32串口透傳實驗 |
| 實驗七. GPRS模塊實驗之GPRS的傳感器遠程控制 |
| 實驗八. GPRS模塊實驗之基于QT的GPRS通信實驗 |
| 實驗九. 溫濕度采樣繪制曲線實驗 |
| 實驗十. 三軸加速度采樣繪制曲線實驗 |
| 實驗十一. ALSA音頻擴展實驗 |
| 實驗十二. 基于I2C的TEA5767FM收音機模塊實驗 |
| 實驗十三. 基于CAN總線CAN模塊設備控制 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | Cortex-A8嵌入式實驗開發平臺 | 套 | 1 | |
| 2 | FM收音機模塊 | 塊 | 1 | |
| 3 | ZigBee無線通訊模塊 | 塊 | 2 | 可選配其他配套通訊模塊 |
| 4 | RFID高頻讀寫模塊 | 套 | 1 | 配13.56M 標簽2個 |
| 5 | 溫濕度傳感器模塊 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 6 | 電源適配器(5V3A主板) | 塊 | 1 | |
| 7 | 網線 | 根 | 1 | |
| 8 | 雙母交叉串口線 | 根 | 1 | |
| 9 | Mini USB線 | 根 | 1 | |
| 10 | ZigBee Debugger | 套 | 1 | |
| 11 | 配套光盤 | 張 | 1 | |
| 12 | 實驗指導書 | 本 | 1 |
