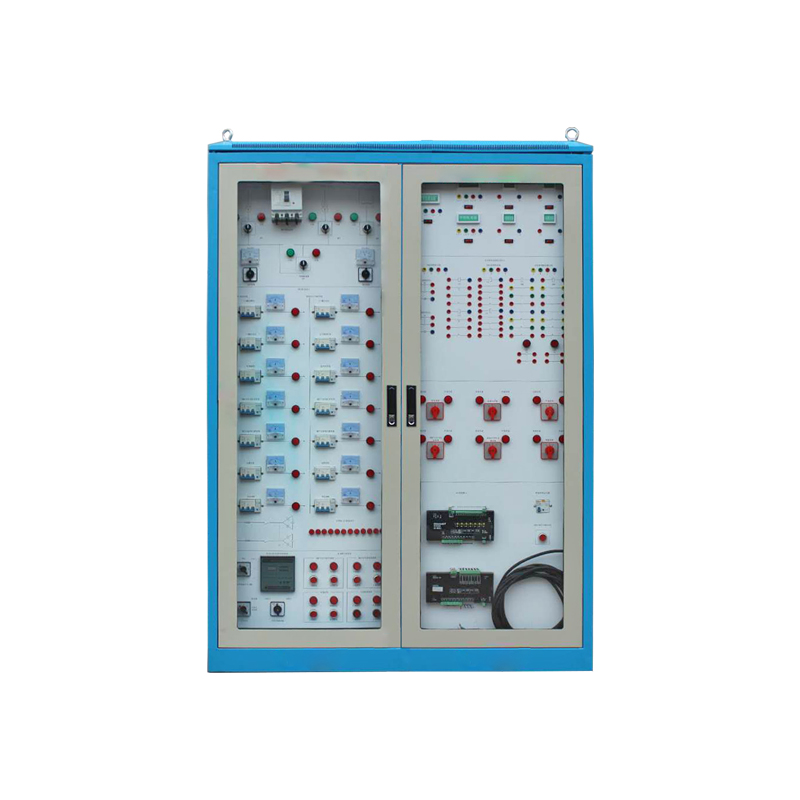

LG-GPD1型樓宇供配電技術實訓系統
一、功能概述
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
二、技術規格
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
|
序號
|
名稱
|
數量
|
|
|
1
|
微型斷路器
|
14只
|
DZ47-63
|
|
2
|
塑殼斷路器：
|
1只
|
NM1- 32A
|
|
3
|
智能無功補償器
|
1只
|
JKL5CF/JKW-2SC
|
|
4
|
模擬負荷瓷盤電阻
|
6組；
|
RJ300-1000/RJ300-300/RJ300-700/RJ300-500
|
|
5
|
模擬負荷電抗
|
6組；
|
定制電流2A，
|
|
6
|
接觸器:
|
22只
|
CJX2
|
|
7
|
智能電流變送器
|
(14只）
|
MIK-DJ
|
|
9
|
電壓表
|
(2只）
|
85L17
|
|
10
|
智能電量變送器
|
1只
|
EDA9033
|
|
11
|
DDC控制模塊;
|
1只
|
HW5515
|
|
12
|
無功補償電容板1塊
|
4只裝
|
CBB61
|
|
13
|
信號燈
|
18只
|
AD22
|
|
14
|
船形開關紅色；
|
3只
|
KCD
|
|
15
|
中間繼電器；
|
8只
|
MY4N
|
|
16
|
時間繼電器；
|
3只
|
ST3P
|
|
17
|
LON網卡1個
|
1個
|
L0N
|
|
18
|
電腦桌鋁木結構可移動；
|
1張
|
600*600*1000
|
|
19
|
實訓臺架
|
1套
|
1500*680*1800
|
|
20
|
鋁材印刷板
|
2塊
|
625-1500
|
|
21
|
PLC
|
1套
|
FX1N-10MR
|
|
22
|
模擬量采集器
|
1個
|
MODBUS
|
|
23
|
計算機
|
1套
|
用戶自配
|
