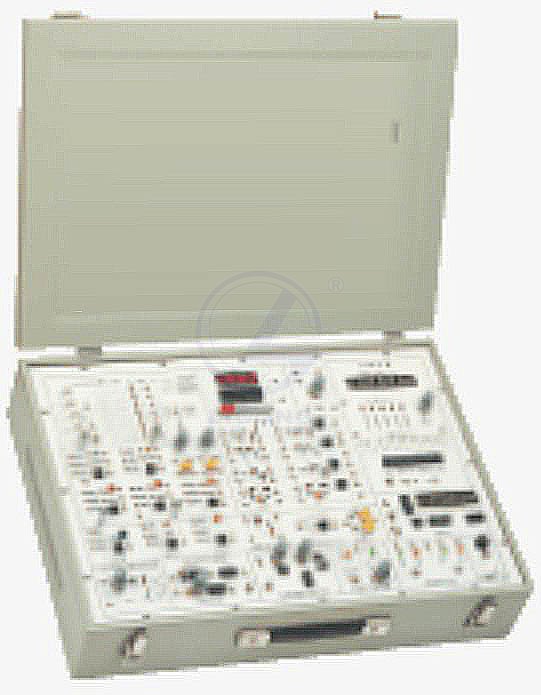

信號與系統控制理論實驗箱

一、主要功能模塊：
1、直流穩壓電源：±5V/0.5A；±15V/0.5A共四路，每路均有短路保護自動恢復功能。
２、交/直流數字電壓表（相當兩只表功能）
(1) 直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，精度0.5級。
(2) 數字式真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
3、低頻函數信號發生器：可選擇正弦波、方波、三角波，輸出頻率范圍0.25Hz～1.4KHz，峰峰值0～15VP－P可調。
4、六位數顯頻率計：測頻范圍0.1Hz～10KHz。
5、階躍信號發生器：輸出幅度－3.5V～＋3.5V可調。
6、掃頻電源：采用可編程器件ispLSI 1032和單片機AT89C51設計而成，提供15Hz～50KHz，幅度0～18VP－P連續可調。
7、 50Hz非正弦多波形信號發生器：提供半波整流、全波整流、方波、矩形波、三角波共五種波形。
8、提供的單元電路有：比例環節、慣性環節、積分環節、有源超前滯后校正環節以及信號系統中的信號分解與合成、濾波器特性、二階網絡狀態軌跡、信號的采樣與恢復、非線性環節等。
9、自由布線區：設有自由布線區，以便自由組合實驗線路進行實驗。
10、 信號與系統控制理論實驗箱還設有可裝、卸固定線路實驗小板的固定座四只，配有“二階網絡函數的模擬”實驗板一塊。

二、實驗項目
1、基本運算單元
2、 50Hz非正弦周期信號的分解與合成(用同時分析法)
3、無源、有源濾波特性(LPF、HPF、BPF、BEF)
4、八階巴特沃斯濾波器
5、二階網絡函數的模擬
6、系統時域的模擬解
7、二階網絡狀態軌跡的顯示
8、信號的采樣與恢復（抽樣定理）
9、控制系統典型環節的模擬
10、一階系統的時域響應及參數測定
11、二階系統的瞬態響應分析
12、三階系統的瞬態響應及穩定性分析
13、 PID控制器的動態性能
14、控制系統的動態校正
15、頻率特性的測試
16、典型的非線性環節
17、典型環節頻率特性的測試
18、非線性系統的相平面分析
