數控銑床維修實訓系統(西門子) (配實物小銑床)
一、技術性能
1. 輸入電源：三相四線AC380V±10% 50Hz
2. 裝置容量：＜2kVA
3. 外形尺寸：800mm×600mm×1800mm（機床實訓柜）
1000mm×660mm×1655mm（實物小銑床）
1200mm×600mm×780mm（操作臺）
二、產品結構和組成

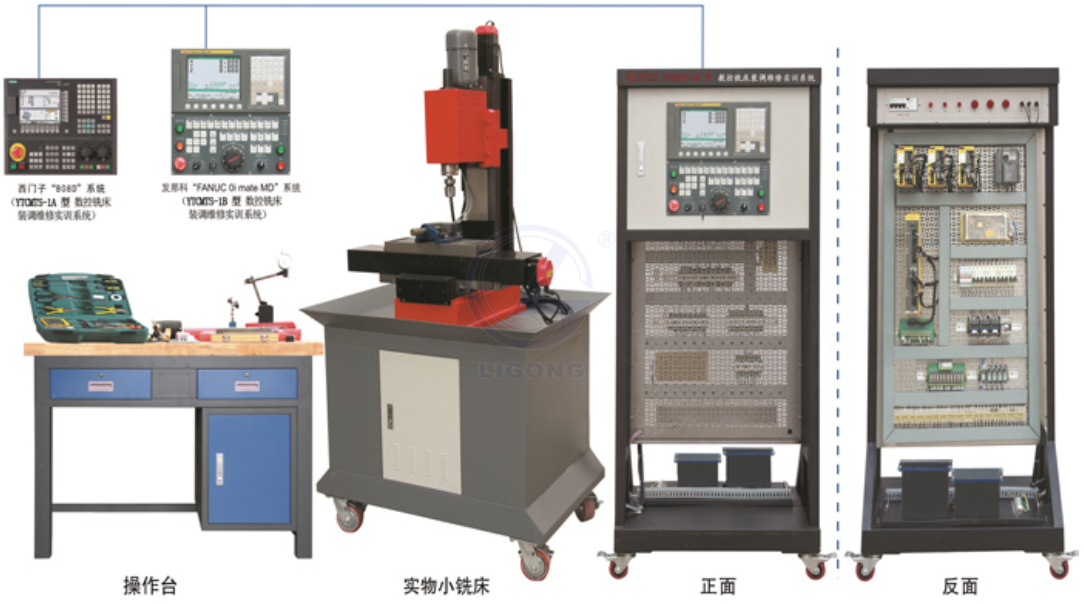

1. 數控銑床維修實訓系統(西門子) (配實物小銑床)由機床實訓柜、實物小銑床和操作臺等組成。
2. 數控系統采用西門子808D銑削版、發那科FANUC 0i mate MD等廠家的主流數控系統（用戶可選），能滿足不同類型機床的實訓教學。
3. X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
4. 實物小銑床由底座、立柱、主軸箱、進給傳動系統和輔助裝置等組成，具有實際加工能力，可對金屬、PVC、有機玻璃等材料進行銑削加工。通過對數控小銑床的拆裝訓練，學員可掌握數控銑床水平度、平行度和垂直度的裝調方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
1） 底座、立柱、主軸箱、工作臺等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2） 主軸箱由箱體、主軸、主軸電機、同步帶等組成，可進行主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用同步帶聯接，可進行張緊力調整。
3） X、Y軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座、E型調節塊和工作臺等組成。X、Y軸直線導軌副均采用單導軌定位、滑塊移動的安裝方式；E型調節塊設于軸承支座下方，根據選擇不同規格E型調節塊，實現滾珠絲杠與導軌平行的裝調，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、工作臺的裝配與調整等技能訓練。
4） Z軸進給傳動系統由滾珠絲杠螺母副、燕尾導軌、軸承、軸承支座和電機支座等組成，可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
5） 配有主軸芯棒、直角尺等機床檢具，可進行數控銑床幾何精度檢測。
6） 輔助裝置由潤滑油管、分油器、防護罩、氣彈簧等組成。
三、實訓項目
1. 電路設計、設備安裝和電路連接
2. 機械部件裝配與調整
3. 數控機床的功能調試
4. 機電聯調與故障排除
5. 數控銑床幾何精度檢測
6. 數控銑床的程序編制與加工
7. 數控機床的保養和維護
1. 輸入電源：三相四線AC380V±10% 50Hz
2. 裝置容量：＜2kVA
3. 外形尺寸：800mm×600mm×1800mm（機床實訓柜）
1000mm×660mm×1655mm（實物小銑床）
1200mm×600mm×780mm（操作臺）
二、產品結構和組成
1. 數控銑床維修實訓系統(西門子) (配實物小銑床)由機床實訓柜、實物小銑床和操作臺等組成。
2. 數控系統采用西門子808D銑削版、發那科FANUC 0i mate MD等廠家的主流數控系統（用戶可選），能滿足不同類型機床的實訓教學。
3. X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
4. 實物小銑床由底座、立柱、主軸箱、進給傳動系統和輔助裝置等組成，具有實際加工能力，可對金屬、PVC、有機玻璃等材料進行銑削加工。通過對數控小銑床的拆裝訓練，學員可掌握數控銑床水平度、平行度和垂直度的裝調方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
1） 底座、立柱、主軸箱、工作臺等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2） 主軸箱由箱體、主軸、主軸電機、同步帶等組成，可進行主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用同步帶聯接，可進行張緊力調整。
3） X、Y軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座、E型調節塊和工作臺等組成。X、Y軸直線導軌副均采用單導軌定位、滑塊移動的安裝方式；E型調節塊設于軸承支座下方，根據選擇不同規格E型調節塊，實現滾珠絲杠與導軌平行的裝調，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、工作臺的裝配與調整等技能訓練。
4） Z軸進給傳動系統由滾珠絲杠螺母副、燕尾導軌、軸承、軸承支座和電機支座等組成，可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
5） 配有主軸芯棒、直角尺等機床檢具，可進行數控銑床幾何精度檢測。
6） 輔助裝置由潤滑油管、分油器、防護罩、氣彈簧等組成。
三、實訓項目
1. 電路設計、設備安裝和電路連接
2. 機械部件裝配與調整
3. 數控機床的功能調試
4. 機電聯調與故障排除
5. 數控銑床幾何精度檢測
6. 數控銑床的程序編制與加工
7. 數控機床的保養和維護
