LGMAGJ-1煤礦供電監控及控制實訓系統

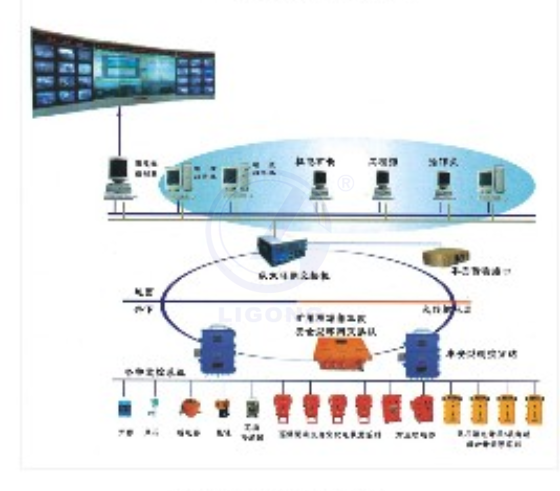

煤礦供電監控系統是對地面35kV變電站、井下中央變電所及采區變電所供配電設備運行狀況進行監測、控制及故障診斷為一體的礦井電網供電監控和管理系統,應用先進的計算機網絡通訊和控制技術,對礦井電網設備進行監視、測量、保護、控制,分析所有的故障原因及過程并進行故障錄波,可保證井下電網可靠運行,有效減小事故范圍,提高勞動生產率,為礦井用電實現“移峰填谷”提供可靠依據。

一、系統主要功能特點

1.具有五遙,功能:遙測、遙信、遙控、遙調、遙視。

2.具有專門的防越級跳閘措施,可減少井下開關的越級跳閘事故。

3.綜合保護裝置具有后備電池,在失電情況下,裝置仍能和后臺進行通信,可及時查找故障開關,切除故障線路,縮短恢復供電的時間。

4.具備故障錄波分析功能,當保護動作時,可自動啟動錄波,也可由調度下命令啟動某回路進行錄波,主站可再現電壓電流波形,分析各個時刻的幅值相位等,也可打印出錄波曲線。

5.保護測控裝置具有就地設置、顯示、控制以及數據查詢功能?系統開放性、擴充性好,可無縫接入全礦井綜合自動化系統

6.監控中心具有實時顯示各種監測數據、圖形、曲線和表格等功能,能夠完成歷史曲線打印、報表查詢和圖形繪制等功能;能對電網進行故障定位、圖像報警和聲訊報警處理

7.具有設備管理功能,可在礦井巷道圖中標注相應位置的電力設備,用于設備的統計和查詢。

8.系統操作具有分級權限管理功能,每個操作步驟系統自動記錄,生成運行日志,可靠。系統技術參數系統容量: 128個分站或通信機,可擴展分站及通信機容量: 32個保護測控裝置分站和保護測控裝置通信傳輸方式: RS485,波特率: 1200~9600bps.分站和主機通信傳輸方式:光纖以太環網,傳輸率: 100/1000Mbps (環網)分站至保護測控裝置的傳輸距離: <2km系統巡檢周期 <=10S畫面刷新<=2S遙控周期<=1S

(1)礦用隔爆兼本質型信號隔離器礦用隔爆兼本質信號隔離器(以下簡稱信號隔離器)是KJ284型煤礦供電監控系統的主要配套設備之一,用于連接一端為礦用隔爆型通信線路,而另一端為礦用本質*型通信線路的設備。

二、主要特點

1.信號隔離器具有3個數字端口,同時支持高、低壓開關綜合保護裝置和電力傳輸分站之間的數據雙向通訊;

2.信號隔離器整體電路采用封裝結構,保證通訊信號的準確傳輸。

三、技術參數

1.信號隔離器工作電壓: (5±0.3) VDC,工作電流<=100 mA;

2.信號隔離器與電力傳輸分站的傳輸方式: RS485 (t輸速率: 2400bps, 4800 bps、 9600 bps)

a) 電流幅值:<=100mA;

b)電壓峰一峰值: <=15V;

信號隔離器與高、低壓開關內的綜合保護裝置的傳輸方式: RS485 (t輸速率: 2400bps, 4800 bps, 9600 bps)

a) 電流幅值: <=100mA;

b)電壓峰一峰值: <=15V;

信號隔離器與高、低壓開關內綜合保護裝置配套使用, 大傳輸距離: 2km (電纜型號: MHYVP1X4 (7/0.52mm)、單芯截面積為1.5mm2)。

信號隔離器與電力分站的傳輸距離2m~3m。

C)礦用本安型分站

礦用本安型分站(以下簡稱分站)是一種以基于ARM內核的32位嵌入式微控制器為核心的嵌入式控制系統,可掛接多種智能綜合保護器,采集傳感器數據,通過工業以太網能及時將監測到的各種環境參數、設備狀態傳送到地面中心站,并執行中心站發出的各種命令。

四、主要特點:

1)核心控制芯片采用基于ARM內核的32位嵌入式微控制器,運行速度可達72MIPS.

2)內置嵌入式實時操作系統,各種任務可同步進行,并可設定各種任務的優先級,使控制輸出更及時。3)液晶中文點陣顯示,支持紅外遙控設置。

4)支持不同廠家的通訊協議。

5)可在線遠程更新分站程序,維護更方便。

五、主要技術參數:

工作電壓: 9 v~24.5 v DC(本安)。

工作電流: <=500 mA。

分站與礦用網絡交換機的傳輸:以太網傳輸方式

通訊口數量: 1路;

傳輸方式:五類雙絞線RJ45傳輸方式/單模雙纖光口傳輸方式;

傳輸速率: 100 Mbps;

傳輸距離: <=100 m(雙絞線) /5-40Km (單模光纖) ;

分站與下級智能綜合保護器的傳輸:

通訊口數量:1路;

傳輸方式: RS485 (主從式、半雙工、雙極性) ;

波特率: 1200bps, 2400bps, 4800 bps,9600 bps;

電流幅值: <=100mA；

電壓峰一峰值: <=15V;

六、系統技術參數

系統容量: 128個分站或通信機,可擴展分站及通信機容量: 32個保護測控裝置分站和保護測控裝置通信傳輸方式: RS485,波特率: 1200~9600bps

分站和主機通信傳輸方式:光纖以太壞網,傳輸率: 100/1000Mbps (環網)

分站至保護測控裝置的傳輸距離: <2km

系統巡檢周期<=10S畫面刷新<=2s遙控周期<=1S
