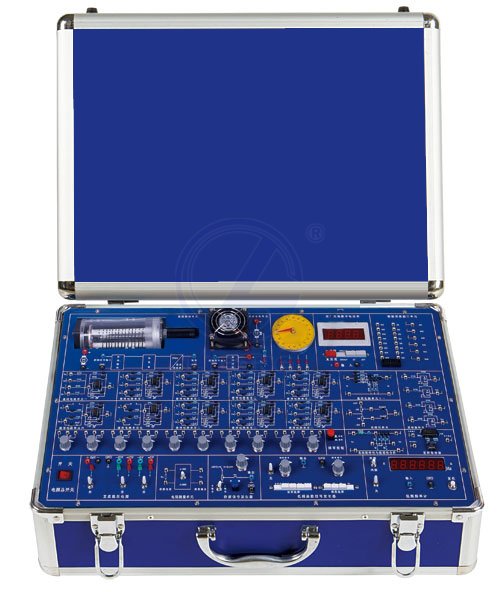

控制理論?計算機控制技術實驗箱（配USB數據采集卡、聯網型）

一、產品概述
控制理論•計算機控制技術實驗箱（配USB數據采集卡、聯網型）能滿足“控制理論”、“計算機控制技術”的實驗教學，通過USB數據采集卡，利用上位PC機提供的信號發生器、虛擬示波器、腳本編程完成相應的實驗項目。

二、系統特點
    1.該實驗箱具有實驗功能全、資源豐富、使用靈活、接線可靠、操作快捷、維護簡單等優點
    2.在實驗設計上，采用模擬部分電路構成實驗單元，既有經典理論實驗，又有現代控制理論實驗
    3.計算機控制技術應用實驗提供了全部參考程序和參數，方便學生自己修改或重新編寫實驗程序
    4.擴展性強：各個模塊及資源分布合理、布局清晰，而且具有擴展性，方便學生自己重新設計
三、系統組成
    1.直流穩壓電源：±5V/0.5A、±15V/0.5A、+24V/0.5A共五路，每路均有短路保護自動恢復功能。
    2.交/直流數字電壓表（相當兩只表功能）
    (1) 直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，琴鍵開關切換，三位半數顯，精度0.5級。
    (2) 數字式真有效交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，琴鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，測量精度0.5%±2個字。
    3.低頻函數信號發生器：輸出正弦波、方波、三角波、斜坡、拋物波五種波形輸出，輸出頻率范圍輸出頻率范圍0.1Hz～10kHz，幅值為0～12VP-P可調。
    4.六位數顯頻率計：測量范圍0.1Hz～10kHz。
    5.階躍信號發生器：輸出幅度-10～+10V可調。
    6.豐富的實驗單元電路：由運放、電容、電阻、電位器和一些自由布線區等組成。通過接線和短路帽的選擇，可以模擬各種受控對象的數學模型。
    7.數據采集卡：采用USB數據采集卡，它可直接插在IBM-PC/AT 或與之兼容的計算機上，其A/D采樣速率*高為400kHz；有16路單端A/D模擬量輸入，轉換精度為14位；4路D/A模擬量輸出，轉換精度為12位；16路開關量輸入，16路開關量輸出。
數據采集卡接口部分包含模擬量輸入輸出(AI/AO)與開關量輸入輸出(DI/DO)兩部分。其中AI有4路，AO有2路，DI/DO各8路。
    8.上位機軟件：主要由實驗所需的信號發生器，虛擬示波器、腳本編輯器、實驗仿真等幾部分組成，能存貯實驗時的波形。
四、實驗項目及網絡功能
    實驗項目與“控制理論及計算機控制技術實驗平臺”中的“控制理論”、“計算機控制技術”實驗項目基本一樣，與“控制理論及計算機控制技術實驗平臺”相比少了一個“單容水箱對象系統”，網絡功能與“控制理論及計算機控制技術實驗平臺”一樣。
